产品型号规格:MTC-A0404HGF2W  固定机箱混合矩阵4路进4路出

MTC系列固定机箱混合矩阵4路进4路出针对视频信号输入输出多元化、通道多样化的应用环境开发了信号格式可变分辨率可调系列固定混合矩阵,该系列矩阵采用(HDMI和VGA)混合多路进(HDMI和VGA)混合多路出的架构模式,通过多种控制方式管理应用环境中音视频信号的输入输出,支持分辨率转换处理和无缝切换。集切换、分配、点到点功能于一身的混合矩阵在现场运用中搭配更灵活、更方便。产品外观端庄大方,质感性较强;硬件芯片组性能优越稳定、切换处理速度快捷、HDMI接收分辨率可达4K*2K/30HZ、发送与接收传输距离均可达25米(1080P60HZ)、视频信号传输质量无延时。在传输视频信号的同时可分离出视频信号中音频分量并通过3.5音频座输出给外界音频功放设备,解决客户使用中需要音频分离的需求;在传输纯视频VGA信号的同时可通过3.5音频座加嵌音频信号并通过HDMI格式传输给显示设备。此系列产品应用场景广泛,如指挥室、会议室、展厅、控制中心等等。

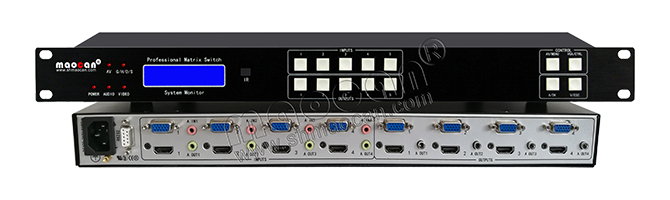

产品图片固定机箱混合矩阵4路进4路出

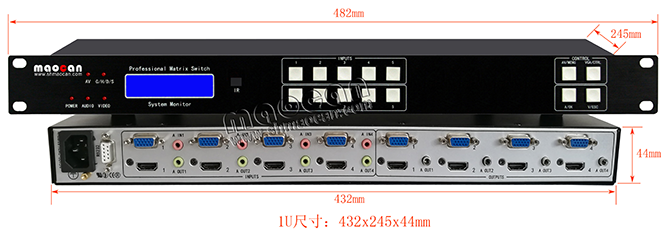

尺寸示意图固定机箱混合矩阵4路进4路出
产品特性
  • 输入支持HDMI 1.4和VGA标准,HDMI可接收3840*2160/30HZ视频信号,输出支持HDMI 1.3和VGA标准
  • 收发能力比较强,不失真的状态下HDMI和VGA收发距离均可达25米(1920*1080/60HZ)
  • 集分配、切换、点到点功能于一身,支持音频加嵌,音频解嵌,各音频通道相对独立
  • 切换通道处理速度快,可通过设备前面板LCD实时显示切换状态,掉电带锁存记忆功能
  • 图像传输无延时、支持无缝切换
  • 支持预案管理、自动轮巡(选配)、输入输出端口重定位功能(选配)
  • 控制方式多样:面板按键、遥控器(选配)、上位机(RS232)、以太网(选配)、手机(选配)
  • 支持分辨率之间的转换,图像质量无明显损伤
  • 兼容远端中控设备(如:金灿、快思聪、快捷、AMX等国内外所有中控)
  • 收发端带有静电保护,降低插拔过程中静电对设备打坏的风险
  • 独特的遥控器快捷键调用拼接模式:例如按遥控器上输出“1”→为输入第1路的2*2拼接模式,按输出“2”→为输入第2路的2*2拼接模式,按输出“3”→为输入第3路的2*2拼接模式,按输出“4”→为输入第4路的2*2拼接模式,按输出“5”→为输入1到输出1,输入2到输出2,输入3到输出3,输入4到输出4拼接模式;特殊拼接模式可定制
产品参数
  • 最大带宽:接收与发送均为10.2G bps
  • 最大像素时钟:340MHZ
  • 最高分辨率:HDMI接收为3840*2160/30HZ,发送为1920*1080/60HZ(向下兼容常规分辨率),VGA接收为1920*1200/60HZ,发送为1920*1080/60HZ(向下兼容常规分辨率)
  • 支持标准:接收支持HDMI 1.4、HDCP 1.4标准,VGA标准
  • 发送支持HDMI 1.3、HDCP 1.3标准,VGA标准
  • 差分对阻抗:100Ω,VGA单线阻抗75Ω
  • 差分收发摆幅:HDMI为±400mV,VGA为0.75 V
  • 差分信号类型:TMDS,模拟信号RGB
  • 最大传输距离:HDMI接收1080P/60HZ-25米、4K2K/30HZ-15米;发送1080P/60HZ-25米,VGA接收1080P/60HZ-25米;发送1080P/60HZ-25米
  • 视频信号连接器:HDMI & VGA双头 (4进4出)
  • 音频信号连接器:3.5双音频头(4进4出);3.5音频头(4出)
  • 音频信号类型:立体声
  • 音频信号摆幅:±700mV
  • 额定功率:≤16W
  • 工作温度:-10℃~55℃
  • 输入电压:AC 176~264V
  • 机箱尺寸:标准1U机箱;尺寸:432*245*44mm(长*宽*高)
  • 产品重量:约3.5kg(不含包装)
  • 保修期限:壹年(配件及人工)
  • 产品名称:HDMI+VGA+A固定混合矩阵
  • 设备型号:MTC-A0404HGF2(HDMI/VGA 4进4出+4路音频进8路音频出)
