产品型号规格:MTC-6U3636W  混合矩阵36进36出

MTC系列混合矩阵36进36出采用5mm纯黑色氧化拉丝铝面板、乳白色进口超低音按键、104*39mm蓝底背光液晶屏的外观设计,外行端庄大方、结构衔接紧密、手触质感结实,被广泛用于军队、电信、电力、石油、科研等领域。产品使用的机箱经特殊工艺处理可有效屏蔽现场环境引起的射频干扰,确保设备在恶劣的环境下能够正常运行;模块化结构易于日后升级扩容及维修;外形尺寸和安装定位严格按照19寸标准机柜设计,目前工厂标准从8-8至72-72;其它非标准产品可来电定做加。支持HDBaseT、CVBS、 YPbPr、VGA、 DVI-I、HDMI、SDI等多种格式的视频信号输入输出;支持视频格式的相互转换;支持视频信号无缝切换;支持分辨率转换;支持音频编码解码。

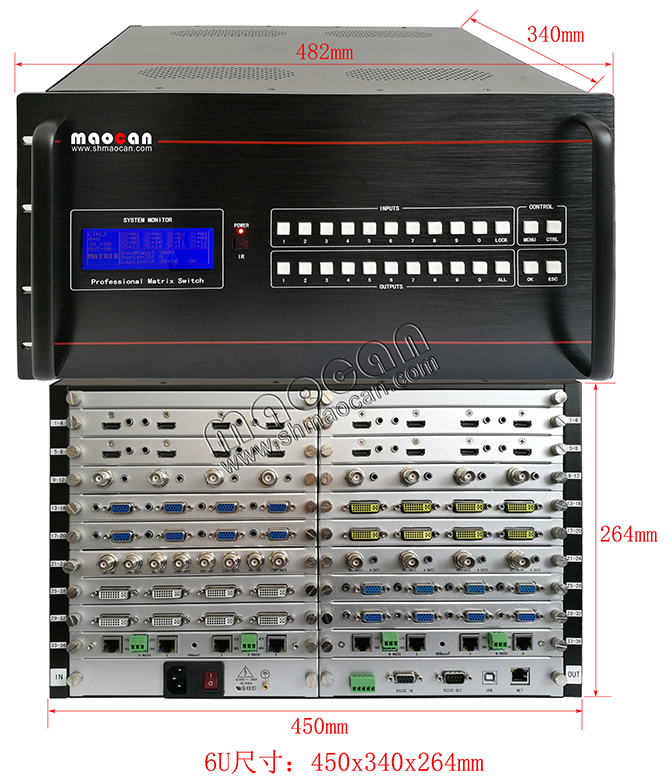

产品图片混合矩阵36进36出

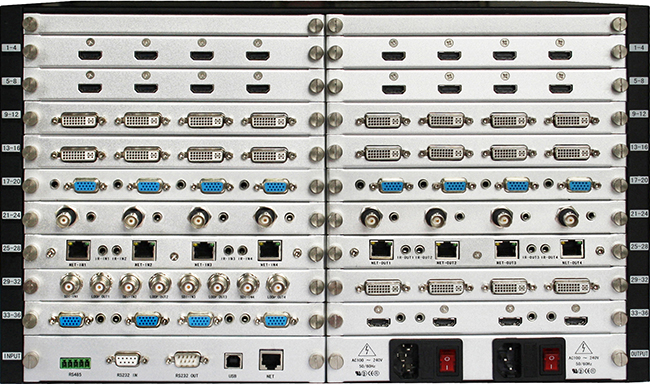

产品图片混合矩阵36进36出
产品特性
  • 快速无缝切换,无闪烁,无黑屏
  • 模块化结构设计,独立的切换输出
  • 遥控、面板按键一键切换,傻瓜方便
  • 前面板LCD实时显示设备各通道的切换状态、输入信号特性等信息,直观方便
  • 防止误操作,前面板按键自带锁定功能;长时间不操作矩阵,前面板液晶屏可自动屏保,环保省电
  • 输入输出端口重定位功能(选配),预案管理和自动轮训功能(选配)
  • 断电现场切换记忆保护功能;特有ESD静电保护功能;特有的防雷保护电路
  • 独特软件配置,控制软件可任意修改矩阵输入或输出端口编号
  • 可通过USB、RS232、以太网(选配)、遥控(选配)、手机(选配)等多种方式进行控制
  • 设备自带EDID拷贝功能(目前支持HDMI、DVI),解决现场因显示屏不兼容导致无图像输出问题
  • VGA/DVI-D/HDMI多接口输出,信号时序重整,完美显示1920*1080P/60Hz高清图像
  • 支持出厂日期查询、机器型号查询、软件版本号查询、中英文界面任意编辑等功能
  • 兼容远端中控设备(如:金灿、快思聪、快捷、AMX等国内外所有中控)
  • 端口输出亮度可做10~200级别的调整
  • 安装简单,即插即用
产品参数
  • CVBS、VGA、YPbPr、DVI、HDMI、SDI、HDBaseT等混合输入输出
  • 支持各格式的视频信号最大传输距离:
  • (1)HDBaseT 1080P/60Hz 70米、4K*2K/30Hz 50米
  • (2)HDMI/DVI-I 1080P/60Hz 30米、4K*2K/30Hz 20米
  • (3)VGA 1080P/60Hz 30米
  • (4)SDI 1080P/60Hz 120米
  • (5)YPbPr/CVBS 5-10米
  • 本参数由多个现场测试所得,具体应用中的参数取决于现场环境和传输介质
  • CVBS、VGA、YPbPr、DVI、HDMI、SDI均支持无缝输出,可实现现场无缝切换(选用无缝输出板卡)
  • CVBS、VGA、YPbPr、DVI、HDMI、SDI均支持信号格式相互转换、刷新频率变换更改
  • 支持端口重定位(选配):(端口重定位就是改变本公司矩阵输入输出端口号,无需改变中控软件。例如:用户购买我公司一台8进8出HDMI矩阵,实际现场只用到6进6出(输入输出各剩余2个端口),假如用户连接的是矩阵1至6号输入口,1至6号输出口,中控软件编程已经编好,正常使用。数年后设备出现故障;矩阵输入1号端口坏,此时将输入1号端口信号线拔下来连接到输入7号端口上,客户安装好我公司上位机控制软件,通过端口重定位直接移植输入1号端口到7号端口上,无需重新编程中控软件(无需第三方技术支持也能维持原来的正常操作)
  • 可选配双电源供电模式,在单电源损坏和停电状态下,有效保障设备正常运行
  • 工作温度:-10℃~55℃
  • 保修期限:壹年(配件及人工)
  • 产品名称:4板卡高清混合矩阵
型号 功率 出厂输入电压 主机重量 矩阵路数 机箱高度 机箱尺寸(mm)
MTC-2U0808W ≤15W AC 176~264V 约6.5Kg 8进8出 2U 450*340*88
MTC-3U1616W ≤20W AC 176~264V 约8.6Kg 16进16出 3U 450*340*132
MTC-6U3636W ≤30W AC 220V 约14Kg 36进36出 6U 450*340*264
MTC-11U7272W ≤50W AC 176~264V 约23Kg 72进72出 11U 450*340*484
备注:1.功率(不含输入输出板卡功率);2.主机重量(不含输入输出板卡重量)
    注:本公司产品型号齐全,篇幅有限没有完全显示,如无找到所需型号产品,可直接来电咨询定制!
