产品型号规格：MTC-2UD0808W 单路插卡混合矩阵8进8出

MTC系列单路混合矩阵8进8出针对视频信号输入输出多元化、通道多样化的应用环境开发了信号格式可变分辨率可调系列混合矩阵，该系列矩阵采用混合多路进混合多路出的架构模式，通过多种控制方式管理应用环境中音视频信号的输入输出。在配置相应的板卡后，各种常规视频信号格式可以相互转换，如HDMI、DVI、SDI、VGA、CVBS、HDBaseT等格式。矩阵每个端口都拥有输入和输出通道，在现场使用中可根据输入输出的路数灵活变通。集切换、分配、点到点功能于一身的混合矩阵在现场运用中搭配更灵活、更方便。产品外观端庄大方，质感性较强；硬件芯片组性能优越稳定、切换处理速度快捷，广泛应用于指挥室、会议室、展厅、控制中心等等场景。

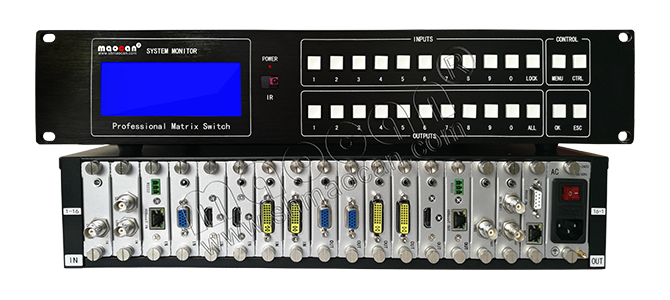

产品图片

尺寸示意图

产品特性

支持HDMI 1.4标准，支持收发3840*2160/30Hz视频信号
通过相应的板卡实现各信号格式的相互转换（HDMI、DVI、SDI、VGA、CVBS、HDBaseT）
每个端口都同时拥有输入输出通道，现场配置更为灵活，便捷,输入输出通道总数为16～32路
切换通道处理速度快，可通过设备前面板LCD实时显示切换状态，掉电带锁存记忆功能
图像传输无延时无失真,支持无缝切换
支持预案管理、自动轮巡（选配）、输入输出端口重定位功能（选配）
控制方式多样：面板按键、遥控器(选配)、上位机（RS232）、以太网（选配）、手机（选配）
兼容远端中控设备（如：金灿、快思聪、快捷、AMX等国内外所有中控）

产品参数

最大带宽：接收与发送均为10.2Gbps
最大像素时钟：340MHZ
最高分辨率： 3840*2160/30Hz、1920*1080/60Hz（向下兼容常规分辨率）
支持标准： HDMI 1.4标准
差分对阻抗：100Ω
差分收发摆幅：±400mV
差分信号类型：TMDS
端口连接器：30针板卡连接器公头
工作温度：-10℃～55℃
保修期限：壹年（配件及人工）
产品名称：单路板卡混合矩阵

型号	功率	出厂输入电压	主机重量	矩阵路数	机箱高度	机箱尺寸（mm）
MTC-2UD0808W	≤20W	AC 176～264V	约6.7Kg	输入+输出=16	2U	45034088
MTC-4UD1616W	≤30W	AC 176～264V	约13Kg	输入+输出=32	4U	450340176
备注：1.功率（不含输入输出板卡功率）。2.主机重量（不含输入输出板卡重量）。3.矩阵路数（2UD0808总的端口数为16个，16个端口均可配置成输入或输出板卡；（4UD1616总的端口数为32个，32个端口均可配置成输入或输出板卡。

注：本公司产品型号齐全，篇幅有限没有完全显示，如无找到所需型号产品，可直接来电咨询定制！
