产品型号规格:MTC-F2UD0808W  矩阵式处理器混切机箱(2U 8*8系列)

产品说明:2U机箱最多插16块板卡(输入板卡数+输出板卡数=16路);每张板卡1路;标配单电源

茂烜灿矩阵式处理器混切机箱(2U 8*8系列)针对视频输入多元化、显示效果多样化的应用环境开发了矩阵式音视频处理器系统。该系统可接收和发送多种类型的视频信号,并完美的实现了显示效果多样化,如拼接、分割、画中画、漫游开窗等。系统支持的视频信号输入类型有HDMI(DVI)、VGA、SDI、和CVBS;输出类型有HDMI(DVI)、VGA、SDI、和CVBS。支持各类视频信号的相关标准,可传输超高清的视频信号;同时支持音频信号的立体声输入和输出,满足现场音频加嵌和分离的要求。用户可通过个人电脑、中控主机等设备管理应用中音视频的输入输出。产品外观端庄大方、功能强大、稳定性强,主要应用在空间格局比较复杂的场景,如办公楼、教学楼、监控室、会议室、展厅、控制中心等等。

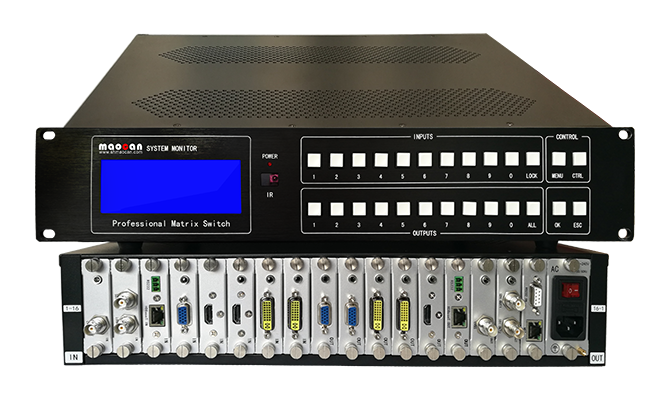

产品图片矩阵式处理器混切机箱(2U 8*8系列)

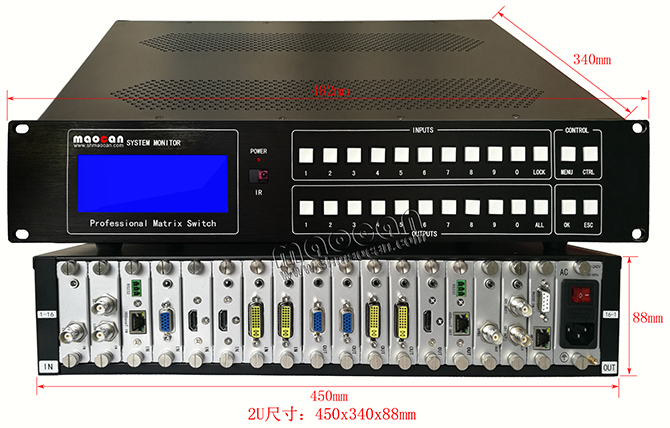

尺寸示意图矩阵式处理器混切机箱(2U 8*8系列)
产品特性
  • 支持HDMI 3840*2160P/30HZ(向下兼容)信号的输入输出;
  • 支持VGA 1920*1200P/60HZ(向下兼容)高清视频信号的输入输出;
  • 支持3G SDI(1920*1080P/60HZ)高清视频信号的输入输出;
  • 支持CVBS信号的输入输出;
  • 支持HDMI1.4B、HDCP1.4、WUXGA、3G SDI等标准;
  • 支持画面多屏拼接、多画面分割、画中画、画面缩放移位等功能;
  • 支持无缝切换,输出分辨率可调;
  • 支持音频加嵌、音频分离,立体声输入输出;
  • 支持PC、中控等设备通过RS232进行控制;
  • 支持输入输出端口自定义。
产品参数
  • 端口数量:2U:16口; 4U:32口
  • 工作温度:-10℃~55℃
  • 保修期限:壹年(配件及人工)
  • 产品名称:单路板卡矩阵式处理器
型号 功率 出厂输入电压 主机重量 矩阵路数 机箱高度 机箱尺寸(mm)
MTC-F2UD0808W ≤20W AC 176~264V 约6.7Kg 输入+输出=16 2U 450*340*88
MTC-F4UD1616W ≤30W AC 176~264V 约13Kg 输入+输出=32 4U 450*340*176
备注:
1、功率(不含输入输出板卡功率);
2、主机重量(不含输入输出板卡重量);
3、矩阵路数(F2UD0808总的端口数为16个,16个端口均可配置成输入或输出板卡;(F4UD1616总的端口数为32个,32个端口均可配置成输入或输出板卡。)

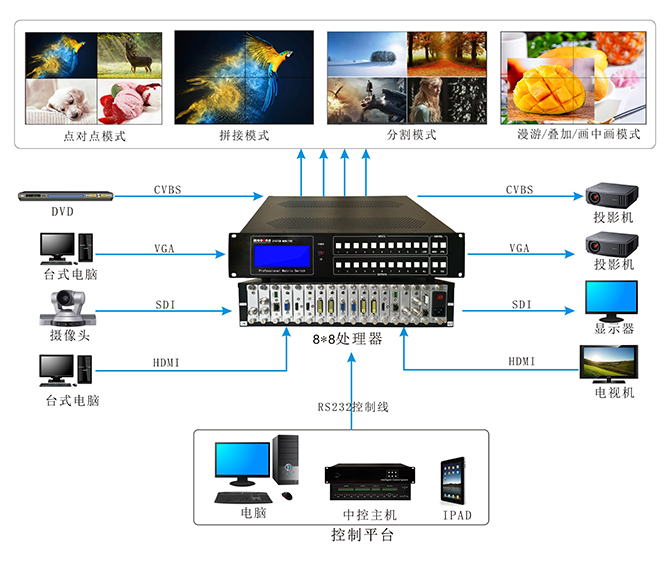

连接图矩阵式处理器混切机箱(2U 8*8系列)
矩阵式处理器板卡
类型 板卡型号 功能 板卡图片 备注





MTC-FAIN01HDW HDMI+A输入板卡 HDMI+A输入板卡 HDMI输入板卡是本系统在应用中较为常规的一种输入板卡,该板卡支持HDMI1.4B标准……
查看HDMI+A输入板卡参数
MTC-FAIN3G01SDW 3G-SDI输入板卡(带环通输出) 3G-SDI输入板卡(带环通输出) 该板卡支持3G-SDI标准,最大分辨率支持1920*1080@60HZ,满足现场传输高清图像画面的要求……
查看3G-SDI输入板卡(带环通输出)参数
MTC-FAIN01GAW VGA输入板卡 VGA输入板卡 该板卡支持WUXGA标准,最大分辨率支持1920*1200@60HZ,满足现场传输高清图像画面的要求……
查看VGA输入板卡参数
MTC-FAIN01CVBSW CVBS输入板卡 CVBS输入板卡 该板卡自适应NTSC、PAL、SECAM制式的视频格式;支持音频编码,满足现场音频加嵌的要求……
查看CVBS输入板卡参数





MTC-FAOUT01HD-SW HDMI+A无缝输出板卡 HDMI+A无缝输出板卡 该板卡支持HDMI1.4B标准,最大分辨率支持3840*2160@30HZ,满足现场传输超高清图像画面的要求……
查看HDMI+A无缝输出板卡参数
MTC-FAOUT3G01SD-SW 3G-SDI无缝输出板卡 3G-SDI无缝输出板卡 SDI输出板卡是本系统在应用中较为常规的一种输出板卡,该板卡支持3G-SDI标准,最大分辨率支持1920*1080@60HZ……
查看3G-SDI无缝输出板卡参数
MTC-FAOUT01GA-SW VGA无缝输出板卡 VGA无缝输出板卡 VGA输出板卡是本系统在应用中较为常规的一种输出板卡,该板卡支持WUXGA标准,最大分辨率支持1920*1200@60HZ……
查看VGA无缝输出板卡参数
MTC-FAOUT01CVBS-SW CVBS无缝输出板卡 CVBS无缝输出板卡 CVBS输出板卡是本系统在应用中较为常规的一种输出板卡,该输出板卡支持PAL制式的视频格式输出……
查看CVBS无缝输出板卡参数
    注:本公司产品型号齐全,篇幅有限没有完全显示,如无找到所需型号产品,可直接来电咨询定制!
