产品型号规格:MTC-P1601GAW  16进1出自动VGA切换器

MTC系列16进1出自动VGA切换器设计用于传输高解析度计算机视频,允许使用标准的VGA电缆直接与计算机视频卡连接。作用是将某一路计算机信号无衰减的切换到某台带有VGA接口的显示设备上。采用高性能专业处理芯片,输入输出自带缓冲设计,增强了现场抗干扰、防静电、防雷击等安全措施,使图像输出更加稳定清晰;设备自带信号延长,长距离传输失真补偿技术;切换灵活:手动遥控(一键切换)、电脑软件、网络、可设置自动循环等多种控制方式;

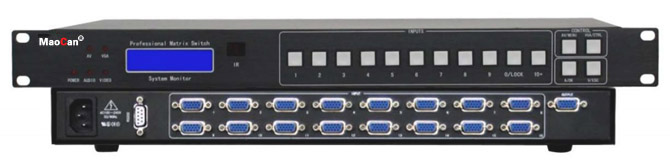

产品图片16进1出自动VGA切换器
产品特性
  • 独立的切换输出
  • 遥控锁定功能;面板手动一键切换;傻瓜方便
  • 前面板LCD状态显示,按键自动锁定功能
  • 预案管理和自动轮巡功能(选配)
  • 前面板液晶屏自动屏保功能
  • 掉电保护功能
  • 400MHz带宽(不同规格有所不同)
  • 输入/ 输出自带缓冲设计
  • RS-232 串行控制端口
  • RJ45网络接口远程控制(选配)
产品参数
  • 带宽:400MHz(-3dB)满载,0~10MHz@±0.1dB,0~100MHz@±0.6dB
  • 增益:0dB
  • 阻抗:75Ω
  • 支持分辨率:2048×1536
  • 亮色度干扰(多通道对一通道串扰):-55dB@10MHz,-40dB@100MHz
  • 微分相位I/0S:<1.28度,3.58MHz
  • 微分相位误差:0.1度,3.58-4.43MHz
  • 最大传播延时:5nS(±1nS)
  • 频率响应:少于±0.1dB-30MHz
  • 切换速度:≤180ns
  • 视频输入
  • 信号类型:VGA信号
  • 连接器:三排15孔(VGA母头)
  • 信号强度:1Vp-p:Y成分视频、S-video,复合视频;0.7Vp-p:VGA(电脑信号);0.3Vp-p:R-Y与B-Y成分视频、S-video
  • 最小电平:0.5Vp-p
  • 最小电平:0.5Vp-p
  • 阻抗:75Ω
  • 回波损耗:-30Db@5MHz
  • 视频输出
  • 信号类型:VGA信号
  • 连接器:三排15孔(VGA母头)
  • 输出电平:2.0Vp-p
  • 阻抗:75Ω
  • 回波损耗:-30Db@5MHz
  • DC偏差:最大±5mV
  • 同步信号
  • 输入/输出信号类型:TTL
  • 输入电平:0~5.0Vp-p,4.0V
  • 输出电平:TTL:5Vp-p
  • 输入阻抗:510Ω
  • 输出阻抗:75Ω
  • 极性:正或负与输入一致
  • 串接接口:RS232,9针母D型连接器,端口2,3,5分别直通
  • 串口参数:9600bps、8位数据、1位起始位、1位停止位、无校验,无流控
  • 温度:0℃~45℃
  • 电源:AC100~220V,50/60Hz(产品出厂默认输入电压AC220V,其它输入电压订货时请说明)
  • 控制方式:面板、遥控、RS232、自动
  • 控制方式:面板、遥控(选配)、RS232、自动
  • 1U机箱尺寸:432×245×44mm(长×宽×高)
  • 2U机箱尺寸:432×245×88mm(长×宽×高)
  • 1U机箱含包装重量:约5.5Kg
  • 2U机箱含包装重量:约7.0Kg
  • 保修期限:壹年(配件及人工)
  • 机箱面板:铝面板氧化拉丝
  • 遥控器:选配
    注:本公司产品型号齐全,篇幅有限没有完全显示,如无找到所需型号产品,可直接来电咨询定制!
