产品型号规格：MTC-A0801GAW 8进1出VGA切换器
MTC系列VGA加音频切换器8进1出用于传输高解析度计算机视频和立体声音频信号. 平衡立体声音频输入信号，允许使用标准的VGA 和音频电缆直接与计算机视频卡和声卡连接。适用于小型系统的计算机视频和立体声音频信号的传输应用，如教室、培训设施和会议室等。VGA+V混合系列切换器全部按照19寸标准机柜设计，目前工厂标准产品8-1；其它非标准产品可来电定做加工。

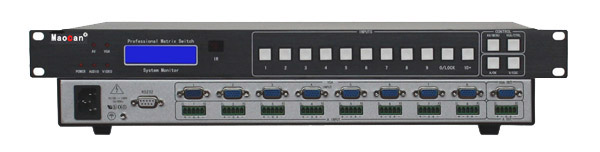

产品图片
产品特性
- 独立VGA切换输出
- 遥控锁定功能；面板手动一键切换；傻瓜方便
- 前面板LCD状态显示，按键自动锁定功能
- 预案管理和自动轮巡功能（选配）
- 前面板液晶屏自动屏保功能
- 掉电保护功能
- 400MHz带宽（不同规格有所不同）
- 输入/ 输出自带缓冲设计
- RS-232 串行控制端口
- RJ45网络接口远程控制（选配）
产品参数
- 带宽：400MHz(-3dB)满载，0～10MHz@±0.1dB，0～100MHz@±0.6dB
- 增益：0dB
- 阻抗：75Ω
- 支持分辨率：2048×1536
- 亮色度干扰(多通道对一通道串扰)：-55dB@10MHz，-40dB@100MHz
- 微分相位I/0S：<1.28度，3.58MHz
- 微分相位误差：0.1度,3.58-4.43MHz
- 最大传播延时：5nS(±1nS)
- 频率响应：少于±0.1dB-30MHz
- 切换速度：≤180ns
- 视频输入
- 信号类型：VGA信号
- 连接器：三排15孔（VGA母头）
- 信号强度：1Vp-p：Y成分视频、S-video，复合视频；0.7Vp-p：VGA（电脑信号）；0.3Vp-p：R-Y与B-Y成分视频、S-video
- 最小电平：0.5Vp-p
- 最小电平：0.5Vp-p
- 阻抗：75Ω
- 回波损耗：-30Db@5MHz
- 视频输出
- 信号类型：VGA信号
- 连接器：三排15孔（VGA母头）
- 输出电平：2.0Vp-p
- 阻抗：75Ω
- 回波损耗：-30Db@5MHz
- DC偏差：最大±5mV
- 同步信号
- 输入/输出信号类型：TTL
- 输入电平：0～5.0Vp-p；4.0V
- 输出电平：TTL:5Vp-p
- 输入阻抗：510Ω
- 输出阻抗：75Ω
- 极性：正或负与输入一致
- 音频输入
- 信号类型：平衡立体声
- 音频接口：5位凤凰端子
- 增益：0dB
- 频率响应：±0.05dB，20Hz～20KMz
- 总谐波失真噪声：0.03%@1kHz（额定电压下）
- 信噪比：大于90dB
- 音频通道分离：>90dB@1KHz
- 共态抑制比（CMRR）：>75dB@：20Hz～20kHz
- 输入阻抗：输入：>10kΩ（平衡或/非平衡接法）输出：50Ω（非平衡接法），100Ω（平衡接法）
- 最大电平：+19.5dBu，（平衡或非平衡连接）
- 音频输出
- 信号类型：平衡立体声
- 音频接口：5位凤凰端子
- 阻抗：>50Ω
- 最大电平：+21dB
- 温度：0℃～45℃
- 串行接口：RS232-C,9孔D-Sub型连接器,端口2，3，5分别直通
- 串口参数：9600bps、8位数据、1位起始位、1位停止位、无校验，无流控
- 电源：AC100～220V；50/60Hz（产品出厂默认输入电压AC220V，其它输入电压订货时请说明）
- 控制方式：面板、遥控、RS232
- 1U机箱尺寸：432×245×44mm(长×宽×高）
- 2U机箱尺寸：432×245×88mm(长×宽×高）
- 3U机箱尺寸：432×245×132mm(长×宽×高）
- 1U机箱含包装重量：约5.5Kg
- 2U机箱含包装重量：约7.0Kg
- 3U机箱含包装重量：约8.0Kg
- 保修期限：壹年（配件及人工）
- 机箱面板：铝面板氧化拉丝
- 遥控器：壹个
注：本公司产品型号齐全，篇幅有限没有完全显示，如无找到所需型号产品，可直接来电咨询定制！
