产品型号规格：MTC-0404GAF2W  两路4进2出VGA矩阵

MTC系列VGA矩阵4进2出分两路设计用于传输高解析度计算机视频信号，可以用市场上标准的VGA电缆线将它与计算机中的视频卡相连，各个输出通道间是彼此独立的，安装起来简单方便。因为传输的是VGA模拟视频信号，所以如果要切换音频，需要独立配置音频处理设备。一般多用在指挥中心，培训教室，视频会议等场合。

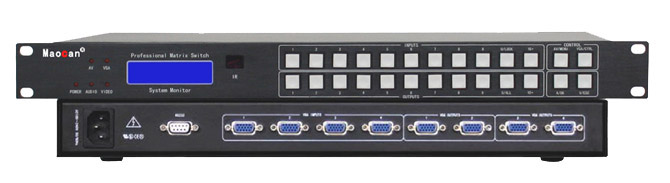

产品图片两路4进2出VGA矩阵
产品特性
  • 独立的矩阵切换输出
  • 遥控锁定功能；面板手动一键切换；傻瓜方便
  • 前面板LCD状态显示，可显示设备各通道的切换状态、输入信号特性等信息，直观方便
  • 预案管理和自动轮巡功能，能任意设定轮巡时间和输入输出通道设置（选配）
  • 前面板液晶屏自动屏保功能，按键自动锁定功能
  • 特有TCP/IP网络控制管理功能，能通过以太网控制；(选配)
  • 具有断电现场切换记忆保护功能；特有ESD静电保护功能；特有的防雷保护电路
  • 支持快速切换操作，操作更加快捷
  • 支持多通道同时切换，地址设置等功能
  • 支持信号时序重整，完美显示1920×1080P高清图像
  • 兼容远端控制设备（如：快思聪、快捷、AMX等国内外所有中控）
  • 安装简单，即插即用
产品参数
  • 带 宽：400MHz(-3dB)满载，0～10MHz @±0.1dB，0～100MHz @±0.6dB
  • 增 益：0dB
  • 阻 抗：75Ω
  • 支持分辨率：2048×1536
  • 亮色度干扰(多通道对一通道串扰)：-55dB@10MHz，-40dB@100MHz
  • 微分相位I/0S：<1.28度，3.58MHz
  • 微分相位误差：0.1度, 3.58-4.43MHz
  • 最大传播延时：5nS(±1nS)
  • 频率响应：少于 ± 0.1dB - 30MHz
  • 切换速度：≤180ns
  • 视频输入
  • 信号类型：VGA信号
  • 连 接 器：三排15孔（VGA母头）
  • 信号强度：1Vp-p：Y成分视频、S-video，复合视频；0.7V p-p：VGA（电脑信号）；0.3V p-p：R-Y与B-Y成分视频、 S-video
  • 最小电平：0.5Vp-p
  • 最小电平：0.5Vp-p
  • 阻 抗：75Ω
  • 回波损耗：-30Db@5MHz
  • 视频输出
  • 信号类型：VGA信号
  • 连 接 器：三排15孔（VGA母头）
  • 输出电平：2.0Vp-p
  • 阻 抗：75Ω
  • 回波损耗：-30Db@5MHz
  • D C偏 差：最大±5mV
  • 同步信号
  • 输入/输出信号类型：TTL
  • 输入电平：0～5.0Vp-p，4.0V
  • 输出电平：TTL: 5Vp-p
  • 输入阻抗：510Ω
  • 输出阻抗：75Ω
  • 极 性：正或负与输入一致
  • 串接接口：RS232，9针母D型连接器，端口2，3，5分别直通
  • 串口参数：9600bps、8位数据、1位起始位、1位停止位、无校验，无流控
  • 输入电压： AC 100～240V；50/60Hz
  • 1U机箱尺寸：430×250×44mm(长×宽×高）
  • 2U机箱尺寸：430×250×88mm(长×宽×高）
  • 3U机箱尺寸：480×250×132mm(长×宽×高）
  • 4U机箱尺寸：480×250×176mm(长×宽×高）
  • 6U机箱尺寸：432×250×264mm(长×宽×高）
  • 1U机箱含包装重量：约5.5Kg
  • 2U机箱含包装重量：约7.0Kg
  • 3U机箱含包装重量：约8.0Kg
  • 4U机箱含包装重量：约10Kg
  • 6U机箱含包装重量：约12Kg
  • 机箱面板：铝合金氧化拉丝
  • 保修期限：壹年（配件及人工）
  • 遥 控 器：（选配）
    注：本公司产品型号齐全，篇幅有限没有完全显示，如无找到所需型号产品，可直接来电咨询定制！
