产品型号规格：MTC-A0404GAW  4进4出VGA+A矩阵

MTC系列VGA加音频矩阵切换器4进4出将多路VGA+A信号无衰减的切换到多台带有VGA接口的显示设备和音频功率放大器上（音频功率放大器再连接到音箱或喇叭上），显示设备显示图像，喇叭播放声音；采用高性能专业处理芯片，输入输出自带缓冲设计，增强了现场抗干扰、防静电、防雷击等安全措施，使图像输出更加稳定清晰；设备自带信号延长，长距离传输失真补偿技术，保证信号长距离传输高保真输出；全贴片SMD工艺，特有ESD静电保护功能；导电机箱设计，有效屏蔽滤波现场环境引起的干扰源；可设置ID地址实现多机级联；切换灵活：手动切换、遥控切换、电脑软件、网络、可设置自动循环等多种控制方式；完全19寸标准机柜设计。

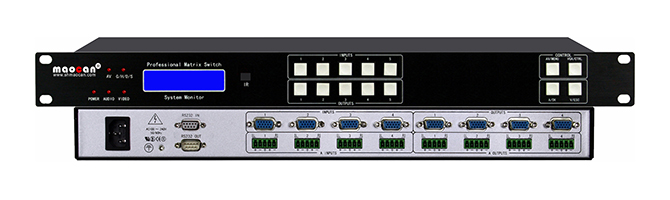

产品图片4进4出VGA+A矩阵
产品特性
  • 独立的矩阵切换输出
  • 遥控锁定功能；面板手动一键切换；傻瓜方便
  • 前面板LCD状态显示，可显示设备各通道的切换状态、输入信号特性等信息，直观方便
  • 预案管理和自动轮巡功能，能任意设定轮巡时间和输入输出通道设置（选配）
  • 前面板液晶屏自动屏保功能，按键自动锁定功能
  • 特有TCP/IP网络控制管理功能，能通过以太网控制；(选配)
  • 具有断电现场切换记忆保护功能；特有ESD静电保护功能；特有的防雷保护电路
  • 支持快速切换操作，操作更加快捷
  • 支持多通道同时切换，地址设置等功能
  • 支持信号时序重整，完美显示1920×1080P高清图像
  • 兼容远端控制设备（如：快思聪、快捷、AMX等国内外所有中控）
  • 安装简单，即插即用
产品参数
  • 带 宽：400MHz(-3dB)满载，0～10MHz @±0.1dB，0～100MHz @±0.6dB
  • 增 益：0dB
  • 阻 抗：75Ω
  • 支持分辨率：2048×1536
  • 亮色度干扰(多通道对一通道串扰)：-55dB @10MHz， -40dB @100MHz
  • 微分相位I/0S：<1.28度，3.58MHz
  • 微分相位误差：0.1度, 3.58-4.43MHz
  • 最大传播延时：5nS(±1nS)
  • 频率响应：少于 ± 0.1dB - 30MHz
  • 切换速度：≤180ns
  • VGA输入
  • 信号类型：VGA信号
  • 连 接 器：三排15孔（VGA母头）
  • 信号强度：1Vp-p：Y成分视频、S-video，复合视频；0.7V p-p：VGA（电脑信号）；0.3V p-p：R-Y与B-Y成分视频、 S-video
  • 最小电平：0.5Vp-p
  • 最小电平：0.5Vp-p
  • 阻 抗：75Ω
  • 回波损耗：-30Db@5MHz
  • VGA输出
  • 信号类型：VGA信号
  • 连 接 器：三排15孔（VGA母头）
  • 输出电平：2.0Vp-p
  • 阻 抗：75Ω
  • 回波损耗：-30Db@5MHz
  • D C偏 差：最大±5mV
  • 同步信号
  • 输入/输出信号类型：TTL
  • 输入电平：0～5.0Vp-p；4.0V
  • 输出电平：TTL: 5Vp-p
  • 输入阻抗：510Ω
  • 输出阻抗：75Ω
  • 极 性：正或负与输入一致
  • 音频输入
  • 信号类型：平衡立体声
  • 音频接口：5位凤凰端子
  • 增 益： 0dB
  • 频率响应：±0.05dB，20Hz～20KMz
  • 总谐波失真噪声：0.03% @ 1 kHz （额定电压下）
  • 信 噪 比：大于90dB
  • 音频通道分离：>90dB @ 1KHz
  • 共态抑制比（CMRR）：>75dB @：20 Hz～20 kHz
  • 输入阻抗：输入：>10kΩ（平衡或/ 非平衡接法）输出：50Ω （非平衡接法），100Ω（ 平衡接法）
  • 最大电平：+19.5dBu，（平衡或非平衡连接）
  • 音频输出
  • 信号类型：平衡立体声
  • 音频接口：5位凤凰端子
  • 阻 抗：>50Ω
  • 最大电平：+21dB
  • 功 耗：30～150W（视具体型号确定功耗）
  • 温 度：0℃～45℃
  • 串行接口：RS232-C, 9孔D-Sub型连接器,端口2，3，5分别直通
  • 串口参数：9600bps、8位数据、1位起始位、1位停止位、无校验，无流控
  • 电  源：AC 100～220V； 50/60Hz
  • 机箱面板：铝合金氧化拉丝
  • 1U机箱尺寸：430×250×44mm(长×宽×高）
  • 2U机箱尺寸：430×250×88mm(长×宽×高）
  • 3U机箱尺寸：480×250×132mm(长×宽×高）
  • 4U机箱尺寸：480×250×176mm(长×宽×高）
  • 6U机箱尺寸：432×250×264mm(长×宽×高）
  • 1U机箱含包装重量：约5.5Kg
  • 2U机箱含包装重量：约7.0Kg
  • 3U机箱含包装重量：约8.0Kg
  • 4U机箱含包装重量：约10Kg
  • 6U机箱含包装重量：约12Kg
  • 保修期限：壹年（配件及人工）
  • 遥 控 器：（选配）
    注：本公司产品型号齐全，篇幅有限没有完全显示，如无找到所需型号产品，可直接来电咨询定制！
