产品型号规格:MTC-1608GAW  16进8出VGA矩阵

MTC系列16进8出VGA矩阵设计用于传输高解析度计算机视频信号,可以用市场上标准的VGA电缆线将它与计算机中的视频卡相连,各个输出通道间是彼此独立的,安装起来简单方便。因为传输的是VGA模拟视频信号,所以如果要切换音频,需要独立配置音频处理设备。一般多用在指挥中心,培训教室,视频会议等场合。

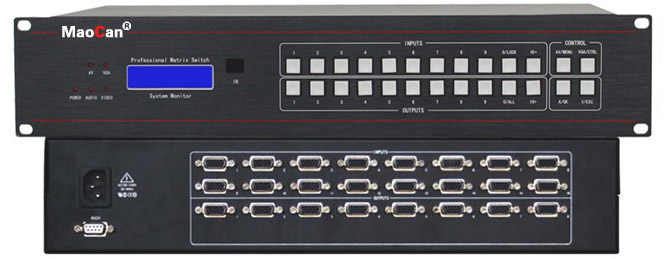

产品图片16进8出VGA矩阵
产品特性
  • 独立的矩阵切换输出
  • 遥控锁定功能;面板手动一键切换;傻瓜方便
  • 前面板LCD状态显示,可显示设备各通道的切换状态、输入信号特性等信息,直观方便
  • 预案管理和自动轮巡功能,能任意设定轮巡时间和输入输出通道设置(选配)
  • 前面板液晶屏自动屏保功能,按键自动锁定功能
  • 特有TCP/IP网络控制管理功能,能通过以太网控制;(选配)
  • 具有断电现场切换记忆保护功能;特有ESD静电保护功能;特有的防雷保护电路
  • 支持快速切换操作,操作更加快捷
  • 支持多通道同时切换,地址设置等功能
  • 支持信号时序重整,完美显示1920×1080P高清图像
  • 兼容远端控制设备(如:快思聪、快捷、AMX等国内外所有中控)
  • 安装简单,即插即用
产品参数
  • 带宽:400MHz(-3dB)满载,0~10MHz@±0.1dB,0~100MHz@±0.6dB
  • 增益:0dB
  • 阻抗:75Ω
  • 分辨率:支持800*600,1024*768,1280*768,1280*1024,1360*768,1400*1050,1600*1200,1920*1080,2048×1536等多种分辨率
  • 亮色度干扰(多通道对一通道串扰):-55dB@10MHz,-40dB@100MHz
  • 微分相位I/0S:<1.28度,3.58MHz
  • 微分相位误差:0.1度,3.58-4.43MHz
  • 最大传播延时:5nS(±1nS)
  • 频率响应:少于±0.1dB-30MHz
  • 切换速度:≤150ns(输入视不同的分辨率及信号格式速度有所不同)
  • 视频输入
  • 信号类型:VGA信号
  • 连接器:三排15孔(VGA母头)
  • 信号强度:1Vp-p:Y成分视频、S-video,复合视频;0.7Vp-p:VGA(电脑信号);0.3Vp-p:R-Y与B-Y成分视频、S-video
  • 最小电平:0.5Vp-p
  • 最小电平:0.5Vp-p
  • 阻抗:75Ω
  • 回波损耗:-30Db@5MHz
  • 视频输出
  • 信号类型:VGA信号
  • 连接器:三排15孔(VGA母头)
  • 输出电平:2.0Vp-p
  • 阻抗:75Ω
  • 回波损耗:-30Db@5MHz
  • DC偏差:最大±5mV
  • 同步信号
  • 输入/输出信号类型:TTL
  • 输入电平:0~5.0Vp-p,4.0V
  • 输出电平:TTL:5Vp-p
  • 输入阻抗:510Ω
  • 输出阻抗:75Ω
  • 极性:正或负与输入一致
  • 串接接口:RS232,9针母D型连接器,端口2,3,5分别直通
  • 串口参数:9600bps、8位数据、1位起始位、1位停止位、无校验,无流控
  • 功耗:20~100W(视具体型号确定功耗)
  • 温度:0℃~45℃
  • 电源:AC100~220V,50/60Hz(产品出厂默认输入电压AC220V,其它输入电压订货时请说明)
  • 控制方式:面板、遥控、RS232
  • 1U机箱尺寸:432×245×44mm(长×宽×高)
  • 2U机箱尺寸:432×245×88mm(长×宽×高)
  • 3U机箱尺寸:432×245×132mm(长×宽×高)
  • 4U机箱尺寸:432×275×176mm(长×宽×高)
  • 6U机箱尺寸:432×275×264mm(长×宽×高)
  • 11U插卡机箱尺寸:450×330×484mm(长×宽×高)
  • 1U机箱含包装重量:约5.5Kg
  • 2U机箱含包装重量:约7.0Kg
  • 3U机箱含包装重量:约8.0Kg
  • 4U机箱含包装重量:约10Kg
  • 6U机箱含包装重量:约12Kg
  • 11U插卡机箱含包装重量:约25Kg
  • 保修期限:壹年(配件及人工)
  • 机箱面板:铝面板氧化拉丝
  • 遥控器:(选配)
    注:本公司产品型号齐全,篇幅有限没有完全显示,如无找到所需型号产品,可直接来电咨询定制!
