预览图像输出板卡是本公司4K60系列混合矩阵配套使用的板卡，提高操作员工作效率和误操作，用户可通过电脑PC软件以及网页板APP对所有信号源进行实时预览，可设置分割模式、图像无缝切换、支持音频3.5提取输出，板卡使用的处理芯片性能强大、处理能力快捷，最大可支持384*2160/60HZ 4:4:4的分辨率输出，此分辨率下的传输距离满足4K60的传输标准（5米），在使用光纤线的情况下，可更大的延长其传输距离；4K30分辨率下传输距离达15米、1920*1080/60HZ分辨率下达25米，图像处理无压缩、无延时、无失真。在显示设备多元化的应用场景中，04PI预览板卡是不可或缺的重要组成部分，此类板卡主要应用在指挥室、会议室、展厅、车载监控、控制中心等等。

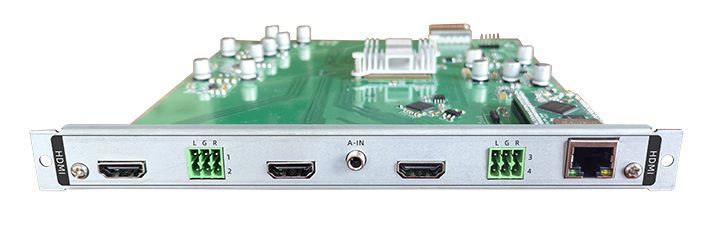

产品图片
产品特性
- 支持HDMI 2.0，HDCP2.2标准，18G的带宽；
- 输出分辨率可配置，兼容性广；
- 发送信号能力比较强，不失真的状态下传输距离满足4K60的5米要求，4K30下达15米，1920*1080/60下达25米；
- 信号处理无失真、无延时、无缝切换；
- 支持立体声音频加/解嵌；
- 支持热插拔，带静电防护。
产品参数
- 最大带宽：18G bps；
- 最大像素时钟：594 MHZ；
- 最高分辨率： 4096*2160/60HZ 4:4:4、4096*2160/30HZ（向下兼容常规分辨率）；
- 支持标准： HDMI 2.0、HDCP2.2标准；
- 标准传输距离：4K60 5米（光纤线传输距离可大大延长）、4K30 15米、1920*1080 25米；
- 差分对阻抗：100Ω；
- 差分收发摆幅：±400mV；
- 差分信号类型：TMDS；
- 视频接口类型：Type-A型HDMI母座；
- 音频接口类型：双层插拔式接线端子（立体声模拟信号）；
- 额定功率：≥9.84W；
- 工作温度：-10℃～85℃；
- 输入电压：12V DC
- 板卡尺寸：209.8×192×1.6mm(长×宽×高)；
- 板卡重量：约0.31KG；
- 保修期限：壹年（配件及人工）；
- 产品名称：预览图像卡；
注：本公司产品型号齐全，篇幅有限没有完全显示，如无找到所需型号产品，可直接来电咨询定制！
