HDBT 4路输出板卡是本公司4K60系列混合矩阵配套使用的板卡，主要负责发送超高清HDMI视频信号，板卡使用的发送芯片性能强大、处理能力快捷，发送最大可支持3840*2160/30HZ 的分辨率，3840*2160/30HZ 6类网线传输40/70米，1920*1080/60HZ 6类网线传输70/100米，图像处理无压缩、无延时、无失真。在信号源多元化的应用场景中，可与本公司HDBT接收器、HDBT 86墙桌插配套使用；HDBT+A输出板卡主要应用在长距离传输场合，方便工程现场布线，应用场景如指挥室、会议室、展厅、车载监控、控制中心等等。

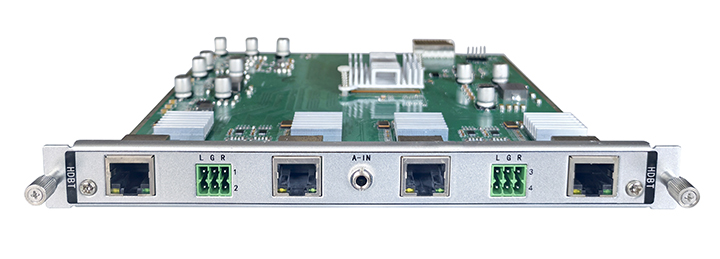

产品图片HDBT 4路输出板卡
产品特性
  • 支持HDMI 1.4，HDCP1.4标准，10.2G的带宽，满足3840*2160/30HZ的画面传输要求；
  • 支持图像无缝切换，四画面分割，图像拼接；
  • 3840*2160/30HZ 6类网线传输40米，1920*1080/60HZ 6类网线传输70米；
  • 信号处理无失真、无延时；
  • 支持热插拔，带静电防护。
  • 支持与本公司HDBT接收器、HDBT86面板、HDBT墙桌插配套使用；
产品参数
  • 最大带宽：10.2G bps；
  • 最大像素时钟：297 MHZ；
  • 最高分辨率：3840*2160/30HZ （向下兼容常规分辨率）；
  • 支持标准：HDMI 1.4、HDCP1.4标准；
  • 传输距离：3840*2160/30HZ 6类网线传输40米，1920*1080/60HZ 6类网线传输70米；
  • 差分对阻抗：100Ω；
  • 差分收发摆幅：±400mV；
  • 差分信号类型：TMDS；
  • 视频接口类型：RJ45网口；
  • 额定功率：≥13.8W；
  • 工作温度：-10℃～85℃；
  • 输入电压：12V DC；
  • 板卡尺寸：209.8×192×1.6mm(长×宽×高)；
  • 板卡重量：约0.34KG；
  • 保修期限：壹年（配件及人工）；
  • 产品名称：（HDBT） 4路输出板卡；
    注：本公司产品型号齐全，篇幅有限没有完全显示，如无找到所需型号产品，可直接来电咨询定制！
