产品型号规格:MTC-SA0501W  VGA长驱

MTC系列VGA长驱采用高性能专业处理芯片,标准75Ω阻抗,输入输出均采用VGA母头,VGA长线驱动器用于解决图像信号在远距离传输中,因线缆过长造成信号损耗出现图像模糊、变暗、拖尾等现象的专用驱动设备,支持2048×1536分辨率,普通VGA线缆传输,可以延长传输距离并提高图像质量;即插即用调试方便。

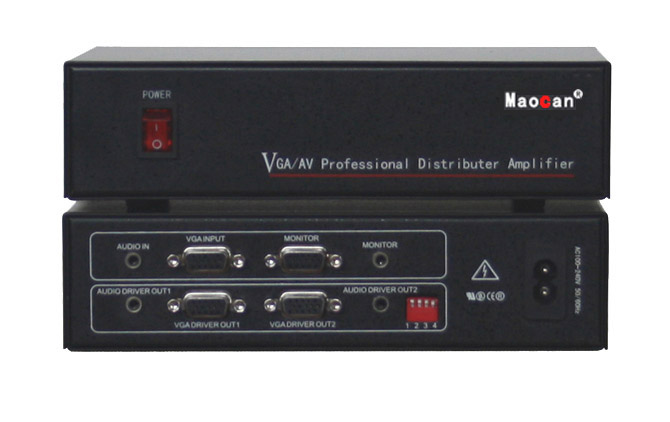

产品图片VGA长驱
产品特性
  • 独立的VGA信号输入输出;采用15针HD母接口支持各种RGB、VGA、信号源
  • 高带宽400MHz(-3dB),满载的高带宽
  • 采用高带宽芯片,高性能的图像处理及信号长矩离传输失真增益补偿技术
  • 采用数字同步识别处理技术,图像输出更加稳定可靠
  • 全贴片SMD工艺,特有的ESD静电保护技术
  • 支持信号时序重整,完美显示1920×1080P高清图像
  • 机架式导电机箱,有效屏蔽干扰信号适用恶劣的现场安装环境
  • 安装简单,即插即用
产品参数
  • 带宽:400MHz(-3dB),满载,0-10MHz@±0.1dB,0-100Mhz@±0.6dB
  • 增益:0dB
  • 分辨率:支持2048×1536
  • 亮色度干扰(多通道对一通道串扰和):-55dB@10MHz,-40dB@100MHz
  • 微分相位I/0S:<1.28度,3.58MHz
  • 微分相位误差:0.1度,3.58-4.43MHz
  • 微分增益误差:0.1%,3.58-4.43MHz
  • 同步信号
  • 输入/输出信号类型:TTL
  • 输入电平:0V~5.0Vp-p
  • 输出电平:TTL5Vp-p
  • 输入阻抗:510Ω
  • 输出阻抗:75Ω
  • 极性:正或负(与输入一致)
  • 视频输入
  • 信号类型:VGA计算机信号
  • 连接器:三排15孔D-Sub型
  • 信号强度:1Vp-p:Y成分视频、S-video,复合视频;0.7Vp-p:VGA(电脑信号);0.3Vp-p:R-Y与B-Y成分视频、S-video
  • 最小电平:0.5Vp-p
  • 最大电平:1.0Vp-p
  • 阻抗:75Ω
  • 回波损耗:-30Db@5MHz
  • 视频输出
  • 信号类型:VGA计算机信号
  • 连接器:三排15孔D-Sub型
  • 输出电平:2.0Vp-p
  • 阻抗:75Ω
  • 回波损耗:<-30Db@5MHz
  • 直流补偿:最大±5mV
  • 功耗:≤15W
  • 电源:AC100~220V,50/60Hz(产品出厂默认输入电压AC220V,其它输入电压订货时请说明)
  • 重量:约1.5Kg
  • 保修期限:壹年(配件及人工)
  • 机箱面板:铁面板
    注:本公司产品型号齐全,篇幅有限没有完全显示,如无找到所需型号产品,可直接来电咨询定制!
