产品型号规格：MTC-0808AHD-SW  4K*2K HDMI+A无缝矩阵8进8出

茂烜灿针对视频信号路数复杂、种类单一、分辨率多样的应用环境开发了分辨率可调、无缝切换带音频解嵌的固定机箱矩阵，该类型矩阵采用HDMI多路进HDMI多路出的架构模式，通过多种控制方式管理应用环境中音视频信号的输入输出，支持分辨率转换、无缝切换和拼接处理。产品外观端庄大方，质感性强；硬件芯片组性能优越稳定、切换处理速度快捷、HDMI收发分辨率可达4K*2K@30Hz、收发传输距离均可达30米（1920*1080P@60Hz）；视频信号传输无失真、无延时。在传输视频信号的同时可分离出视频信号中音频分量并通过3.5音频座输出给外界音频功放设备，解决客户使用中需要音频分离的需求。此系列产品应用场景广泛，如指挥室、会议室、展厅、控制中心等等。

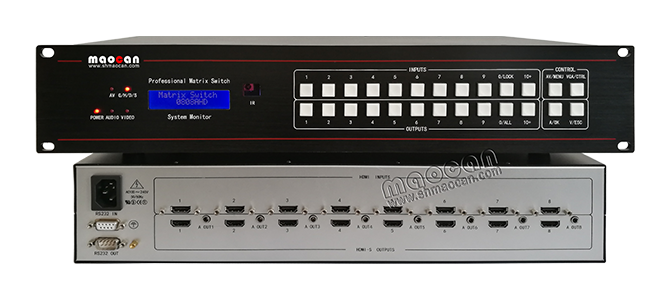

产品图片HDMI+A无缝矩阵8进8出

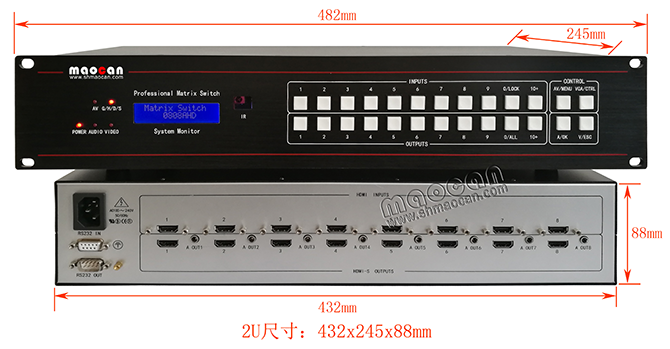

尺寸示意图HDMI+A无缝矩阵8进8出尺寸示意图

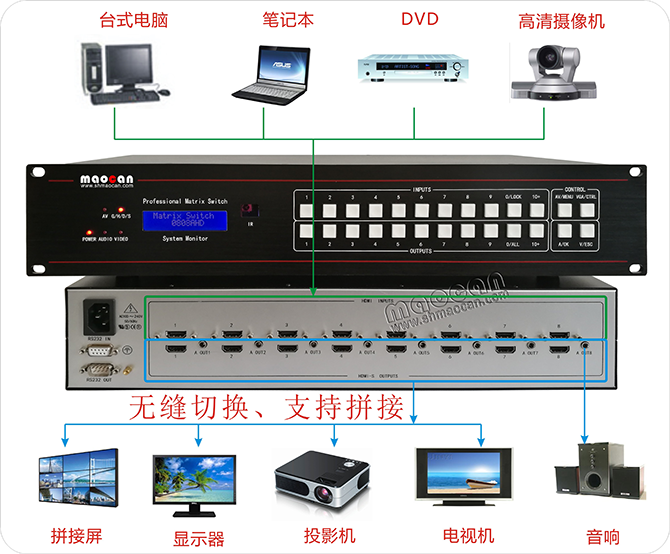

连接图HDMI+A无缝矩阵8进8出连接图
产品特性
  • 收发支持HDMI 1.4，可收发3840*2160@30Hz视频信号
  • HDMI传输不失真的状态下收发距离均可达30米（1920*1080@60Hz）
  • 输出图像支持拼接处理
  • 切换通道处理速度快，可通过设备前面板LCD实时显示切换状态，掉电带锁存记忆功能
  • 图像传输无延时、支持无缝切换、无黑屏
  • 支持预案管理、自动轮巡（选配）、输入输出端口重定位功能（选配）
  • 控制方式多样：面板按键、遥控器、上位机（RS232）
  • 支持输出分辨率转换和拼接功能
  • 兼容远端中控设备（如：金灿、快思聪、快捷、AMX等国内外所有中控）
  • 收发端带有静电保护，支持热插拔
产品参数
  • 最大带宽：接收与发送均为10.2Gbps
  • 最大像素时钟：340M
  • 最高分辨率：接收和发送最大可支持3840*2160@30Hz（向下兼容常规分辨率）
  • 支持标准：HDMI1.4、HDCP1.4
  • 视频信号阻抗：差分阻抗100Ω
  • 视频信号摆幅：±400mV
  • 视频信号类型： TMDS
  • 最大传输距离：收发4K*2K@30HZ为20米、1920*1080P@60HZ为30米
  • 视频信号连接器：HDMI带锁扣母座
  • 音频信号连接器：3.5音频头
  • 音频信号类型：立体声
  • 音频信号摆幅：±700mV
  • 额定功率：≤50W
  • 工作温度：-10℃～55℃
  • 输入电压：AC 176～264V
  • 机箱尺寸：标准2U机箱；尺寸：432*245*88mm(长*宽*高)
  • 设备重量：约4.5kg（不含包装）
  • 保修期限：壹年（配件及人工）
  • 产品名称：HDMI+A无缝矩阵
  • 产品型号：MTC-0808AHD-SW (HDMI 8进8出 + 8路解嵌音频)
    注：本公司产品型号齐全，篇幅有限没有完全显示，如无找到所需型号产品，可直接来电咨询定制！
