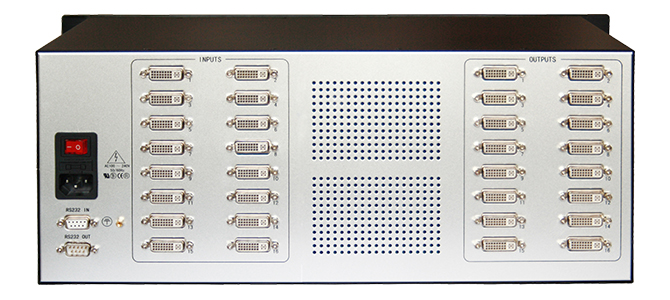

茂烜灿DVI矩阵切换器16路进16系列采用高性能数字处理芯片，可将多个DVI信号源切换至多台DVI兼容的液晶显示器或大屏幕上，输入前端精确自适应补偿和信号长距离传输失真补偿技术将信号传输达 45米（输入30米，输出15米，具体视现场环境及线缆的质量而定）；DVI矩阵切换器具有高达1.65 Gbps的带宽，完全支持1920x1200@60分辨率；支持DVI的DDC通道的切换，可以支持任意输入设置为默认的EDID参数；支持DVI1.0规范中的DVI-D全数字T.M.D.S信号；支持多通道同时切换，地址设置等功能；全贴片SMD工艺，特有ESD静电保护功能；可设置ID地址实现多机级联；安装简单，即插即用；切换灵活：手动遥控（一键切换）、电脑软件、网络、可设置自动循环等多种控制方式；输入输出统一DVI-D母头，方便现场安装调试；作用是将多路DVI信号无衰减的切换到多台带有DVI接口的显示设备上，工厂产品齐全，外形美观，乳白色进口按键，纯黑色氧化拉丝面板完全19寸标准机柜设计，目前工厂标准产品从4*4至36*36；其它非标准产品可来电定做加工。

产品特性

• 独立的切换输出
• 遥控锁定功能；面板手动一键切换；傻瓜方便
• 独特软件配置，可任意修改矩阵输入或输出端口编号（无需重新编程中控软件）操作直观简单
• 前面板LCD状态显示，可显示设备各通道的切换状态、输入信号特性等信息，直观方便
• 预案管理和自动轮巡功能（选配）
• 前面板液晶屏自动屏保功能
• 按键自动锁定功能
• 特有TCP/IP网络控制管理功能，能通过以太网控制；(选配)
• 具有断电现场切换记忆保护功能；特有ESD静电保护功能；特有的防雷保护电路
• 支持输入前端精确自适应补偿输入传输距离可达30米，输出传输距离可达15米
• 支持多通道同时切换，地址设置等功能
• 支持信号时序重整，完美显示1920×1080P图像
• 兼容远端控制设备（如：快思聪、快捷、AMX等国内外所有中控）
• 安装简单，即插即用

产品参数

• 带宽：3.15GHz，全数字
• 最大支持分辨1920x1200@60
• 位时钟抖动(ClockJitter)：<0.15Tbit
• 最大传输延时：5nS(±1nS)
• 切换速度：150ns(最长时间)
• 信号输入
• 接口形式：通用插座/孔头DVI-I（仅支持DVI-D信号）
• 信号强度：T.M.D.S+/-0.4Vpp，最小T.M.D.S2.9V
• 最大电平：3.3V
• 阻抗：50Ω
• 传输距离：建议最大输入距离小于30米，在1920x1200@60时（推荐使用认证过的DVI专用线材，如MolexTM的线材，根据线缆质量不同传输距离有所不等）
• 信号输出
• 接口形式：通用插座/孔头DVI-I（仅支持DVI-D信号）
• 信号强度：T.M.D.S+/-0.4Vpp，最小T.M.D.S2.9V
• 最大电平：3.3V
• 阻抗：50Ω
• 传输距离：建议最大输出距离小于15米，在1920x1200@60时（推荐使用认证过的DVI专用线材，如MolexTM的线材，根据线缆质量不同传输距离有所不等）
• 串接接口：RS232,9孔D-Sub型连接器，端口2，3，5分别直通
• 串口参数：9600bps、8位数据、1位起始位、1位停止位、无校验，无流控
• 功耗：20～100W（视具体型号确定功耗）
• 温度：0℃～45℃
• 电源：AC100～220V，50/60Hz（产品出厂默认输入电压AC220V，其它输入电压订货时请说明）
• 控制方式：面板、遥控、RS232
• 1U机箱尺寸：432×245×44mm(长×宽×高）
• 4U机箱尺寸：432×275×176mm(长×宽×高）
• 1U机箱含包装重量：约5.5Kg
• 4U机箱含包装重量：约10Kg
• 保修期限：壹年（配件及人工）
• 机箱面板：铝面板氧化拉丝
• 遥控器：（选配）

    注：本公司产品型号齐全，篇幅有限没有完全显示，如无找到所需型号产品，可直接来电咨询定制！
