产品型号规格:MTC-A0808DW  8进8出DVI+A矩阵

MTC系列DVI加音频8进8出矩阵采用高性能数字处理芯片,可将多个DVI+A信号切换至多台DVI+A兼容的液晶显示器或大屏幕上,输入前端精确自适应补偿和信号长距离传输失真补偿技术将DVI信号传输达 45米(输入30米,输出15米,具体视现场环境及线缆的质量而定);DVI+A矩阵切换器具有高达4.95 Gbps的带宽,完全支持1920x1200@60分辨率;支持DVI的DDC通道的切换,可以支持任意输入设置为默认的EDID参数;支持DVI1.0规范中的DVI-D全数字T.M.D.S信号;支持多通道同时切换,地址设置等功能;全贴片SMD工艺,特有ESD静电保护功能;可设置ID地址实现多机级联;安装简单,即插即用;切换灵活:手动、遥控、电脑软件、网络、可设置自动循环等多种控制方式;DVI输入输出统一24+5母头,音频输入输出统一5P母头,方便现场安装调试;作用是将多路DVI+A信号无衰减切换到多台带有DVI接口的显示设备和音频功率放大器上(音频功率放大器再连接到音箱或喇叭上),显示设备显示图像,喇叭播放声音;工厂产品齐全,外形美观,乳白色进口按键,纯黑色氧化拉丝面板;完全19寸标准机柜设计,目前工厂标准产品从4*4至16*16;其它非标准产品可来电定做加工。

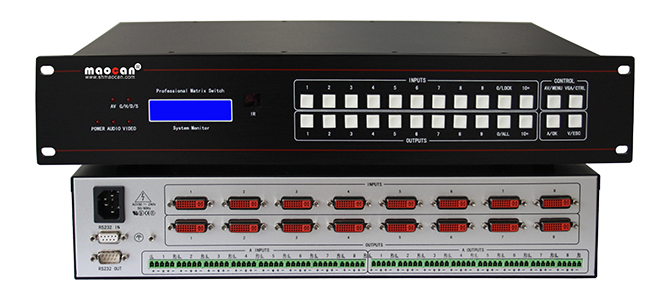

产品图片8进8出DVI+A矩阵
产品特性
  • 模块化结构设计,独立的切换输出
  • 遥控锁定功能;面板手动一键切换;傻瓜方便
  • 前面板LCD状态显示,可显示设备各通道的切换状态、输入信号特性等信息,直观方便
  • 防止误操作,前面板按键自带锁定功能;长时间不操作矩阵,前面板液晶屏可自动屏保,环保省电
  • 预案管理和自动轮巡功能(选配);输入输出端口重定位功能(选配)
  • 断电现场切换记忆保护功能;特有ESD静电保护功能;特有的防雷保护电路
  • 独特软件配置,控制软件可任意修改矩阵输入或输出端口编号
  • 灵活控制USB、RS232、485、以太网(选配)、遥控(选配)等多种控制方式
  • 设备自带EDID拷贝功能,现场解决显示屏不兼容导致无图像输出
  • 信号时序重整,完美显示1920×1080P@60Hz高清图像
  • 控制软件版本号、出厂日期查询、中英文界面任意编辑等功能
  • 支持无信号时状态监控、故障判断,自动触发报警条件
  • 兼容远端控制设备(如:快思聪、快捷、AMX等国内外所有中控)
  • 快速响应切换时间,安装简单,即插即用
产品参数
  • 带宽:4.95Gbps(满载)
  • 分辨率:1920x1200@60
  • 位时钟抖动(ClockJitter):<0.15Tbit
  • 最大传输延时:5nS(±1nS)
  • 切换速度:150ns(输入视不同的分辨率及信号格式速度有所不同)
  • 信号输入
  • 接口形式:通用插座/孔头DVI-I(仅支持DVI-D信号)
  • 信号强度:T.M.D.S+/-0.4Vpp,最小T.M.D.S2.9V
  • 最大电平:3.3V
  • 阻抗:50Ω
  • 传输距离:建议最大输入距离小于30米,在1920x1200@60时(推荐使用认证过的DVI专用线材,如MolexTM的线材,根据线缆质量不同传输距离有所不等)
  • 信号输出
  • 接口形式:通用插座/孔头DVI-I(仅支持DVI-D信号)
  • 信号强度:T.M.D.S+/-0.4Vpp,最小T.M.D.S2.9V
  • 最大电平:3.3V
  • 阻抗:50Ω
  • 传输距离:建议最大输出距离小于15米,在1920×1200@60时(推荐使用认证过的DVI专用线材,如MolexTM的线材,根据线缆质量不同传输距离有所不等)
  • 音频输入
  • 信号类型:平衡立体声
  • 音频接口:5位凤凰端子
  • 增益:0dB
  • 频率响应:±0.05dB,20Hz~20KMz
  • 总谐波失真噪声:0.03%@1kHz (额定电压下)
  • 信噪比:大于90dB
  • 音频通道分离:>90dB@1KHz
  • 共态抑制比(CMRR):>75dB@:20Hz~20kHz
  • 输入阻抗:输入:>10kΩ(平衡或/ 非平衡接法)输出:50Ω(非平衡接法),100Ω(平衡接法)
  • 最大电平:+19.5dBu,(平衡或非平衡连接)
  • 音频输出
  • 信号类型:平衡立体声
  • 音频接口:5位凤凰端子
  • 阻抗:>50Ω
  • 最大电平:+21dB
  • 串行接口:RS232-C,9孔D-Sub型连接器,端口2,3,5分别直通
  • 串口参数:9600bps、8位数据、1位起始位、1位停止位、无校验,无流控
  • 功耗:20~150W(视具体型号确定功耗)
  • 温度:0℃~45℃
  • 电 源:AC100~220V,50/60Hz(产品出厂默认输入电压AC220V,其它输入电压订货时请说明)
  • 控制方式:面板、遥控、RS232
  • 1U机箱尺寸:432×245×44mm(长×宽×高)
  • 2U机箱尺寸:432×245×88mm(长×宽×高)
  • 6U机箱尺寸:432×275×264mm(长×宽×高)
  • 1U机箱含包装重量:约5.5Kg
  • 2U机箱含包装重量:约7.0Kg
  • 6U机箱含包装重量:约12Kg
  • 保修期限:壹年(配件及人工)
  • 机箱面板:铝面板氧化拉丝
  • 遥控器:(选配)
    注:本公司产品型号齐全,篇幅有限没有完全显示,如无找到所需型号产品,可直接来电咨询定制!
