产品型号规格:MTC-0116GAW  1进16出VGA分配器

MTC系列VGA分配器1进16出可以将某一路高解晰度的计算机信号分配到多台显示终端,允许使用标准的VGA电缆直接与计算机视频卡连接。设备自带信号延长,长距离传输失真补偿技术,保证信号长距离传输高保真输出;无拖尾无图像变暗等现象;传输中能够起到简单的分配放大作用,能够显示高清分辨率1920×1080P。适用于小型系统的计算机视频的传输应用,如教室、培训设施和会议室等。

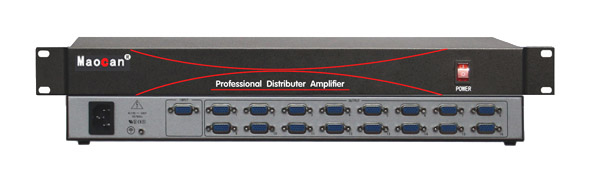

产品图片1进16出VGA分配器
产品特性
  • 独立的VGA信号输入输出;采用15针HD母接口支持各种RGB、VGA、信号源
  • 高带宽400MHz(-3dB),满载的高带宽
  • 采用高带宽芯片,高性能的图像处理及信号长矩离传输失真增益补偿技术
  • 采用数字同步识别处理技术,图像输出更加稳定可靠
  • 全贴片SMD工艺,特有的ESD静电保护技术
  • 支持信号时序重整,完美显示1920×1080P高清图像
  • 机架式导电机箱,有效屏蔽干扰信号适用恶劣的现场安装
  • 安装简单,即插即用
产品参数
  • 带 宽:400MHz (-3dB),满载,0 - 10MHz @ ±0.1dB,0 - 100Mhz @±0.6dB
  • 增 益:0dB
  • 分 辨 率:支持2048×1536
  • 亮色度干扰(多通道对一通道串扰和):-55dB @10 MHz, -40dB @100 MHz
  • 微分相位I/0S:<1.28度,3.58MHz
  • 微分相位误差:0.1度, 3.58-4.43MHz
  • 微分增益误差:0.1%, 3.58-4.43MHz
  • 同步信号
  • 输入/输出信号类型:TTL
  • 输入电平:0V~5.0Vp-p
  • 输出电平:TTL 5Vp-p
  • 输入阻抗:510Ω
  • 输出阻抗:75Ω
  • 极 性:正或负(与输入一致)
  • 视频输入
  • 信号类型:VGA计算机信号
  • 连 接 器:三排15孔D-Sub型
  • 信号强度:1V p-p:Y成分视频、S-video,复合视频;0.7V p-p:VGA(电脑信号);0.3V p-p:R-Y与B-Y成分视频、S-video
  • 最小电平:0.5Vp-p
  • 最大电平:1.0Vp-p
  • 阻 抗:75Ω
  • 回波损耗:-30Db@5MHz
  • 视频输出
  • 信号类型:VGA计算机信号
  • 连 接 器:三排15孔D-Sub型
  • 输出电平:2.0V p-p
  • 阻 抗:75Ω
  • 回波损耗:<-30Db@5MHz
  • 直流补偿:最大±5mV
  • 功 耗:10~50W(视具体型号确定功耗)
  • 电源格式: AC 100~240V;50/60Hz
  • 机箱面板: 喷塑
  • 1U机箱尺寸:430×250×44mm(长×宽×高)
  • 2U机箱尺寸:430×250×88mm(长×宽×高)
  • 3U机箱尺寸:480×250×132mm(长×宽×高)
  • 1U机箱含包装重量:约5.5Kg
  • 2U机箱含包装重量:约7.0Kg
  • 3U机箱含包装重量:约8.0Kg
  • 保修期限:壹年(配件及人工)
    注:本公司产品型号齐全,篇幅有限没有完全显示,如无找到所需型号产品,可直接来电咨询定制!
