产品型号规格:MTC-A0124GAW  1进24出VGA+A分配器

MTC系列VGA+A分配器1进24出可以将某一路计算机信号分配到多台显示终端,使用标准的超 5 或超6 类网线传输,此分配器不能单独使用,只能与JC系列双绞线接收设备配套使用。输入输出统一凤凰端子连接器;视频能够显示高清分辨率1920×1080P,传输中能够起到简单的分配放大作用,作用是将某一路视音频信号无衰减分配到多台显示设备和音频功率放大器上。适用于小型系统的计算机视频的传输应用,应用学校、医院、证劵等场合。

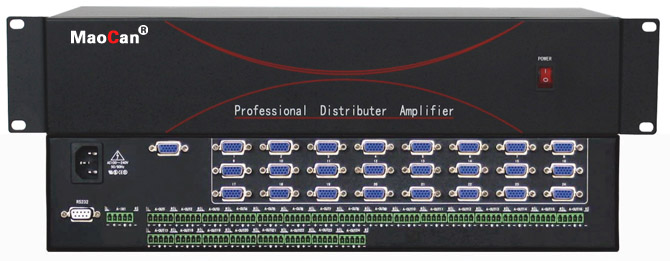

产品图片1进24出VGA+A分配器
产品特性
  • 独立的VGA信号输入输出;采用15针HD母头接口支持各种RGB、VGA、信号源
  • 高带宽400MHz(-3dB),满载的高带宽
  • 采用高带宽芯片,高性能的图像处理及信号长矩离传输失真增益补偿技术
  • 采用数字同步识别处理技术,图像输出更加稳定可靠
  • 全贴片SMD工艺,特有的ESD静电保护技术
  • 支持信号时序重整,完美显示1920×1080P高清图像
  • 机架式导电机箱,有效屏蔽干扰信号适用恶劣的现场安装环境
  • 安装简单,即插即用
产品参数
  • 带宽:400MHz(-3dB),满载,0-10MHz@±0.1dB,0-100Mhz@±0.6dB
  • 增益:0dB
  • 分辨率:支持2048×1536
  • 亮色度干扰(多通道对一通道串扰和):-55dB@10MHz,-40dB@100MHz
  • 微分相位I/0S:<1.28度,3.58MHz
  • 微分相位误差:0.1度,3.58-4.43MHz
  • 微分增益误差:0.1%,3.58-4.43MHz
  • 同步信号
  • 输入/输出信号类型:TTL
  • 输入电平:0V~5.0Vp-p
  • 输出电平:TTL5Vp-p
  • 输入阻抗:510Ω
  • 输出阻抗:75Ω
  • 极性:正或负(与输入一致)
  • 视频输入
  • 信号类型:VGA计算机信号
  • 连接器:三排15孔D-Sub型
  • 信号强度:1Vp-p:Y成分视频、S-video,复合视频;0.7Vp-p:VGA(电脑信号);0.3Vp-p:R-Y与B-Y成分视频、S-video
  • 最小电平:0.5Vp-p
  • 最大电平:1.0Vp-p
  • 阻抗:75Ω
  • 回波损耗:-30Db@5MHz
  • 视频输出
  • 信号类型:VGA计算机信号
  • 连接器:三排15孔D-Sub型
  • 输出电平:2.0Vp-p
  • 阻抗:75Ω
  • 回波损耗:<-30Db@5MHz
  • 直流补偿:最大±5mV
  • 功耗:10~50W(视具体型号确定功耗)
  • 电源:AC100~220V,50/60Hz(产品出厂默认输入电压AC220V,其它输入电压订货时请说明)
  • 200×120机箱尺寸:205×130×50mm(长×宽×高)
  • 1U机箱尺寸:432×245×44mm(长×宽×高)
  • 2U机箱尺寸:432×245×88mm(长×宽×高)
  • 200×120机箱含包装重量:约1.5Kg
  • 1U机箱含包装重量:约5.5Kg
  • 2U机箱含包装重量:约7.0Kg
  • 保修期限:壹年(配件及人工)
  • 机箱面板:铁面板
    注:本公司产品型号齐全,篇幅有限没有完全显示,如无找到所需型号产品,可直接来电咨询定制!
