产品型号规格：MTC-A1601DW 16进1出DVI+A切换器
MTC系列DVI加音频切换器16进1出采用高性能数字处理芯片，视频标准50Ω阻抗，音频标准600Ω；可将多个DVI+A信号源切换至一台DVI+A兼容的显示器或大屏幕上，DVI信号传输达 15米（输入5米，输出10米，具体视现场环境及线缆的质量而定）；可通过级联扩展输出口；内置EDID；支持视频信号类型：DVI1.0规范中的DVI-D纯数字单通道T.M.D.S信号，DVI信号输入输出均采用24+5市场通用母头接口，音频输入输出统一5P母头，方便现场安装调试；切换灵活：手动、遥控（一键切换）、电脑软件、网络、可设置自动循环等多种控制方式；作用是将某一路DVI+A信号无衰减的切换到某台带有DVI接口的显示设备和音频功率放大器（音频功率放大器再连接到音箱或喇叭上）上，显示设备显示图像，喇叭播放声音；工厂产品齐全，外形美观，乳白色进口按键，纯黑色氧化拉丝面板；DVI+A系列切换器全部按照19寸标准机柜设计，目前工厂标准产品从4*1至16*1；其它非标准产品可来电定做加工。

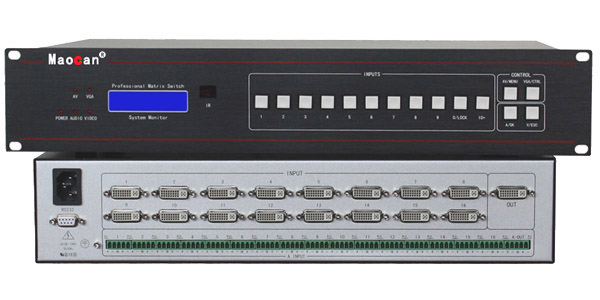

产品图片
产品特性
- 遥控锁定功能；面板手动一键切换；傻瓜方便
- 前面板LCD状态显示，可显示设备各通道的切换状态、输入信号特性等信息，直观方便
- 防止误操作，前面板按键自带锁定功能；长时间不操作矩阵，前面板液晶屏可自动屏保，环保省电
- 预案管理和自动轮巡功能（选配）；输入输出端口重定位功能（选配）
- 断电现场切换记忆保护功能；特有ESD静电保护功能；特有的防雷保护电路
- 独特软件配置，控制软件可任意修改矩阵输入或输出端口编号
- 灵活控制按键、RS232、以太网(选配)、遥控（选配）等多种控制方式
- 信号时序重整，完美显示1920×1080P@60Hz高清图像
- 兼容远端控制设备（如：快思聪、快捷、AMX等国内外所有中控）
- 快速响应切换时间，安装简单，即插即用
产品参数
- 带宽：4.95Gbps（满载）
- 分辨率：1920x1200@60
- 位时钟抖动(ClockJitter)：<0.15Tbit
- 最大传输延时：5nS(±1nS)
- 切换速度：150ns（输入视不同的分辨率及信号格式速度有所不同）
- 视频输入
- 接口形式：通用插座/孔头DVI-I（仅支持DVI-D信号）
- 信号强度：T.M.D.S+/-0.4Vpp，最小T.M.D.S2.9V
- 最大电平：3.3V
- 阻抗：50Ω
- 传输距离：建议最大输入距离小于15米，在1920x1200@60时（推荐使用认证过的DVI专用线材，如MolexTM的线材，根据线缆质量不同传输距离有所不等）
- 视频输出
- 接口形式：通用插座/孔头DVI-I（仅支持DVI-D信号）
- 信号强度：T.M.D.S+/-0.4Vpp，最小T.M.D.S2.9V
- 最大电平：3.3V
- 阻抗：50Ω
- 传输距离：建议最大输出距离小于15米，在1920x1200@60时（推荐使用认证过的DVI专用线材，如MolexTM的线材，根据线缆质量不同传输距离有所不等）
- 音频输入
- 信号类型：平衡立体声
- 音频接口：5位凤凰端子
- 增益：0dB
- 频率响应：±0.05dB，20Hz～20KMz
- 总谐波失真噪声：0.03%@1kHz（额定电压下）
- 信噪比：大于90dB
- 音频通道分离：>90dB@1KHz
- 共态抑制比（CMRR）：>75dB@：20Hz～20kHz
- 输入阻抗：输入：>10kΩ（平衡或/非平衡接法）输出：50Ω（非平衡接法），100Ω（平衡接法）
- 最大电平：+19.5dBu，（平衡或非平衡连接）
- 音频输出
- 信号类型：平衡立体声
- 音频接口：5位凤凰端子
- 阻抗：>50Ω
- 最大电平：+21dB
- 功耗：30～100W（视具体型号确定功耗）
- 温度：0℃～45℃
- 串行接口：RS232-C,9孔D-Sub型连接器,端口2，3，5分别直通
- 串口参数：9600bps、8位数据、1位起始位、1位停止位、无校验，无流控
- 电源：AC100～220V；50/60Hz（产品出厂默认输入电压AC220V，其它输入电压订货时请说明）
- 控制方式：面板、遥控、RS232
- 1U机箱尺寸：432×245×44mm(长×宽×高）
- 2U机箱尺寸：432×245×88mm(长×宽×高）
- 3U机箱尺寸：432×245×132mm(长×宽×高）
- 1U机箱含包装重量：约5.5Kg
- 2U机箱含包装重量：约7.0Kg
- 3U机箱含包装重量：约8.0Kg
- 保修期限：壹年（配件及人工）
- 机箱面板：铝面板氧化拉丝
- 遥控器：壹个
注：本公司产品型号齐全，篇幅有限没有完全显示，如无找到所需型号产品，可直接来电咨询定制！
