产品型号规格:MTC-1709AHD-9W  HDMI 9进1出 + 1 VGA出,音频1出

茂灿针对单个显示设备显示多路视频信号并拥有无缝切换功能的应用环境开发了多画面分割无缝切换器,该系列切换器在支持切换功能的基础上增加了多画面分割、无缝切换、音频分离和分割模式预案调用等功能。视频信号采用HDMI 9路进、HDMI和VGA 2路出的架构模式,满足现场信号源路数复杂显示设备多样及传输4K*2K超高清图像画面的要求。音频信号采用HDMI内置音频和3.5外置音频输出的架构模式,满足现场音频分离的要求。用户可通过多种控制方式管理应用环境中音视频信号的输入输出及画面分割模式,包括画中画、画外画、画面叠加等。产品外观端庄大方、应用显示直观、切换处理速度快捷,应用场景广泛,如视频教学实验室、指挥室、会议室、展厅、控制中心等等。

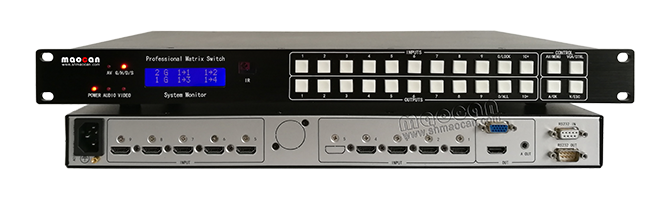

产品图片HDMI+A无缝画面分割器9进1出大图
连接图HDMI+A无缝画面分割器9进1出链接图
尺寸示意图HDMI+A无缝画面分割器9进1出尺寸图
产品特性
  • 支持单画面、4、5、9、13、16、17等画面模式,其他特殊画面模式可定制;
  • 支持任意画面大小、开窗、叠加、漫游移动、拉伸缩放、旋转;
  • 支持画面90度、180度、270度、360度旋转;
  • 支持面板按键、遥控器、RS232上位机控制软件开启关闭自动切换递增模式;
  • 支持面板按键、遥控器、RS232上位机控制软件调用自定义预案分割模式;
  • 支持输出分辨率调节,无缝快速切换,无延时;
  • 支持HDMI和VGA同步输出,单画面模式下3.5音频分离解嵌;
  • 支持HDMI1.4B、HDCP1.4标准和WUXGA标准(4K*2K/30Hz、VGA1920*1200);
  • 支持2至17画面分割器任何接口的选择,≦9路(1U机箱),>9路<17路(2U机箱);
  • 支持自定义预案(分割模式)调用,两键即可完成;
  • 控制方式:面板按键、遥控器、上位机(RS232)、以太网(选配)、手机(选配)等控制;
  • 兼容远端中控设备(如:金灿、快思聪、快捷、AMX等国内外所有中控)
  • 切换状态可通过设备前面板LCD实时观看,支持掉电保护功能;
产品参数
  • 最大带宽:输入和输出均为10.2Gbps
  • 最大像素时钟:340M
  • 最高分辨率:HDMI(输入和输出)最大分辨率支持3840*2160/30Hz(向下兼容常规分辨率);VGA输出最大分辨率支持1920*1200/60Hz(向下兼容常规分辨率)
  • 支持标准:支持HDMI 1.4、HDCP 1.4标准,WUXGA标准
  • 视频信号类型:HDMI为TMDS信号,VGA为模拟信号RGB
  • 视频信号阻抗:TMDS差分对阻抗100Ω,VGA单线阻抗75Ω
  • 视频信号摆幅:HDMI为±400mV,VGA为0.75 V
  • 视频信号最大传输距离:HDMI 4K*2K/30Hz-15米,1920*1080P/60Hz-20米
  • VGA 1080P/60Hz-20米
  • 视频信号连接器:HDMI * 9路进, HDMI & VGA * 1路组合出
  • 音频信号连接器:3.5音频座 * 1路出
  • 音频信号类型和摆幅:模拟信号 ±700mV
  • 额定功率:≤30W
  • 工作温度:-10℃~55℃
  • 输入电压:AC 176~264V
  • 机箱尺寸:标准1U机箱;尺寸:432*245*44mm(长*宽*高)
  • 设备重量:约3.4kg(不含包装)
  • 保修期限:壹年(配件及人工)
  • 产品名称:9画面分割无缝切换器
  • 产品型号:MTC-1709AHD-9W(HDMI 9进1出 + 1 VGA出,音频1出)
    注:本公司产品型号齐全,篇幅有限没有完全显示,如无找到所需型号产品,可直接来电咨询定制!
