产品型号规格：MTC-1616VW  16进16出视频矩阵

MTC系列视频矩阵16进16出可以切换多种高解晰度的视频信号到各种不同的显示终端，如 NTSC制式和PAL 制式，复合视频，使他们在一个完整的产品里面作到一系列的分配放大和切换。安装简单，即插即用；切换灵活：手动切换、遥控切换、电脑软件、网络、可设置自动循环等多种控制方式； 在运行中，可以显示出各个通道中的切换状态，和输入信号的一些详细信息，用户一目了然，非常的直观和方便。

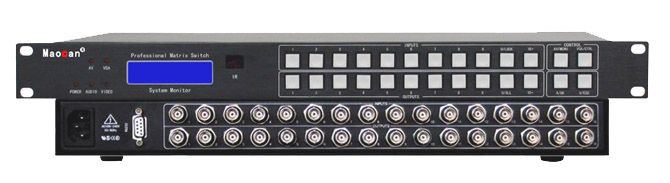

产品图片16进16出视频矩阵
产品特性
  • 独立的矩阵切换输出
  • 遥控锁定功能；面板手动一键切换；傻瓜方便
  • 前面板LCD状态显示，可显示设备各通道的切换状态、输入信号特性等信息，直观方便
  • 预案管理和自动轮巡功能，能任意设定轮巡时间和输入输出通道设置（选配）
  • 前面板液晶屏自动屏保功能，按键自动锁定功能
  • 特有TCP/IP网络控制管理功能，能通过以太网控制；(选配)
  • 具有断电现场切换记忆保护功能；特有的防雷保护电路
  • 支持快速切换操作，操作更加快捷
  • 支持多通道同时切换，地址设置等功能
  • 支持支持高清电视（HDTV）信号
  • 兼容远端控制设备（如：快思聪、快捷、AMX等国内外所有中控）
  • 安装简单，即插即用
产品参数
  • 增益：0dB
  • 视频带宽：150MH（-3Db）满载
  • 亮色度干扰（多通道对一通道串扰和）：-50dB@10MHz，-40dB@100MHz
  • 微分相位（I/0S）：0.05º(RL=150Ω)<1.28度，3.58MHz
  • 微分相位误差：0.1度,3.58-4.43MHz
  • 微分增益（误差）：0.05%(RL=150Ω)0.1%,3.58-4.43MHz
  • 最大传播延时：5Ns(±1nS)
  • 切换速度：≤150ns
  • 信号制式：NTSC3.58，NTSC4.43，PAL，SECAM
  • 视频输入
  • 信号类型：CVBS、CVI、TVI等信号
  • 输入电平：0.5V～2.0Vp-p
  • 回波损耗：-30dB@5MHz
  • 阻抗：75Ω
  • 连接器：BNC
  • 最大直流偏置误差：15mV
  • 视频输出
  • 信号类型：CVBS、CVI、TVI等信号
  • 输出电平：0.7Vp-p
  • 回波损耗：<-30dB@5MHz
  • 直流补偿：±5mV
  • 回波锁相：0.3V～0.4Vp-p
  • 阻抗：75Ω
  • 连接器：BNC
  • 最大直流偏置误差：15mv
  • 串行接口：RS232-C,9孔D-Sub型连接器,端口2，3，5分别直通
  • 串口参数：9600bps、8位数据、1位起始位、1位停止位、无校验，无流控
  • 功耗：10～200W（视具体型号确定功耗）
  • 温度：0℃～45℃
  • 电源：AC100～220V，50/60Hz（产品出厂默认输入电压AC220V，其它输入电压订货时请说明）
  • 控制方式：面板、遥控、RS232
  • 1U机箱尺寸：432×245×44mm(长×宽×高）
  • 2U机箱尺寸：432×245×88mm(长×宽×高）
  • 3U机箱尺寸：432×245×132mm(长×宽×高）
  • 4U机箱尺寸：432×275×176mm(长×宽×高）
  • 6U机箱尺寸：432×275×264mm(长×宽×高）
  • 12U机箱尺寸：482×275×528mm(长×宽×高）
  • 1U机箱含包装重量：约5.5Kg
  • 2U机箱含包装重量：约7.0Kg
  • 3U机箱含包装重量：约8.0Kg
  • 4U机箱含包装重量：约10Kg
  • 6U机箱含包装重量：约12Kg
  • 12U机箱含包装重量：约15.5Kg
  • 保修期限：壹年（配件及人工）
  • 机箱面板：铝面板氧化拉丝
  • 遥控器：（选配）
    注：本公司产品型号齐全，篇幅有限没有完全显示，如无找到所需型号产品，可直接来电咨询定制！
