产品型号规格:MTC-1616AVW  16进16出AV矩阵

MTC系列视音频矩阵16路进16路出可以切换多种高解晰度的视频信号到各种不同的显示终端,如NTSC制式和PAL制式,复合视频,以及平衡或非平衡立体声音频。使他们在一个完整的产品里面作到一系列的分配放大和切换。一般音频矩阵16路进16路出多用在大屏幕显示工程,现场指挥中心,多媒体教学中心等场合。

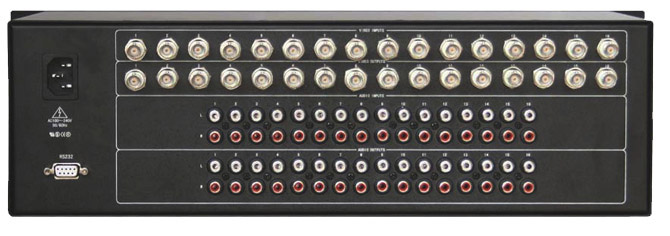

产品图片16进16出AV矩阵
产品特性
  • 面板选择独立的AV同控或分控自由交叉切换输出
  • 遥控锁定功能;面板手动一键切换;傻瓜方便
  • 前面板LCD状态显示,可显示设备各通道的切换状态、输入信号特性等信息,直观方便
  • 预案管理和自动轮巡功能,能任意设定轮巡时间和输入输出通道设置(选配)
  • 前面板液晶屏自动屏保功能,按键自动锁定功能
  • 特有TCP/IP网络控制管理功能,能通过以太网控制;(选配)
  • 具有断电现场切换记忆保护功能;特有ESD静电保护功能;特有的防雷保护电路
  • 支持快速切换操作,操作更加快捷
  • 支持多通道同时切换,地址设置等功能
  • 支持支持高清电视(HDTV)信号
  • 兼容远端控制设备(如:快思聪、快捷、AMX等国内外所有中控)
  • 安装简单,即插即用
产品参数
  • 增益:0dB
  • 视频带宽:150MH(-3Db)满载
  • 亮色度干扰(多通道对一通道串扰和):-50dB@10MHz,-40dB@100MHz
  • 微分相位(I/0S):0.05º(RL=150Ω)<1.28度,3.58MHz
  • 微分相位误差:0.1度,3.58-4.43MHz
  • 微分增益(误差):0.05%(RL=150Ω)0.1%,3.58-4.43MHz
  • 最大传播延时:5Ns(±1nS)
  • 切换速度:≤150ns
  • 信号制式:NTSC3.58,NTSC4.43,PAL,SECAM
  • 视频输入
  • 信号类型:CVBS、CVI、TVI等信号
  • 输入电平:0.5V~2.0Vp-p
  • 回波损耗:<-40dB@5MHz">-30dB@5MHz
  • 阻抗:75Ω
  • 连接器:BNC
  • 最大直流偏置误差:15mV
  • 视频输出
  • 信号类型:CVBS、CVI、TVI等信号
  • 输出电平:0.7Vp-p
  • 回波损耗:<-30dB@5MHz
  • 直流补偿:±5mV
  • 回波锁相:0.3V~0.4Vp-p
  • 阻抗:75Ω
  • 连接器:BNC
  • 最大直流偏置误差:15mV
  • 音频参数
  • 增益:0Db
  • 信号类型:非平衡立体声
  • 频率范围:20Hz~20KHz
  • 总谐波失真+噪声:0.05%@1kHz(额定电压下)
  • 共态抑制比CMRR:>75dB,20Hz~20KHz
  • 信噪比(S/N):>90dB
  • 立体声分离度:>80dB@1kHz
  • 增益误差:±0.1dB
  • 音频输入
  • 信号类型:非平衡立体声
  • 连接器:RCA
  • 阻抗:>10KΩ
  • 最大电平:+19.5dBu
  • 音频输出
  • 信号类型:非平衡立体声
  • 连接器:RCA
  • 阻抗:>50Ω
  • 最大电平:+21dBu
  • 串行接口:RS232-C,9孔D-Sub型连接器,端口2,3,5分别直通
  • 串口参数:9600bps、8位数据、1位起始位、1位停止位、无校验,无流控
  • 温度:0℃~45℃
  • 电源:AC100~220V,50/60Hz(产品出厂默认输入电压AC220V,其它输入电压订货时请说明)
  • 控制方式:面板、遥控、RS232
  • 1U机箱尺寸:432×245×44mm(长×宽×高)
  • 2U机箱尺寸:432×245×88mm(长×宽×高)
  • 3U机箱尺寸:432×245×132mm(长×宽×高)
  • 4U机箱尺寸:432×275×176mm(长×宽×高)
  • 6U机箱尺寸:432×275×264mm(长×宽×高)
  • 12U机箱尺寸:482×275×528mm(长×宽×高)
  • 1U机箱含包装重量:约5.5Kg
  • 2U机箱含包装重量:约7.0Kg
  • 3U机箱含包装重量:约8.0Kg
  • 4U机箱含包装重量:约10Kg
  • 6U机箱含包装重量:约12Kg
  • 12U机箱含包装重量:约15.5Kg
  • 保修期限:壹年(配件及人工)
  • 机箱面板:铝面板氧化拉丝
  • 遥控器:(选配)
    注:本公司产品型号齐全,篇幅有限没有完全显示,如无找到所需型号产品,可直接来电咨询定制!
