产品型号规格:MTC-0104AVW  1进4出AV分配器

MTC系列音视频分配器1进4出采用高性能专业的音頻,视频处理芯片,视频标准75Ω阻抗,音频标准600Ω;视频输入输出统一采用BNC连接器;音频输入输出统一采用莲花或凤凰端子连接器;传输中能够起到简单的分配放大作用,作用是将某一路音视频信号无衰减分配到多台显示设备和音频功率放大器上(音频功率放大器再连接到音箱或喇叭上),显示设备显示图像,喇叭播放声音 。

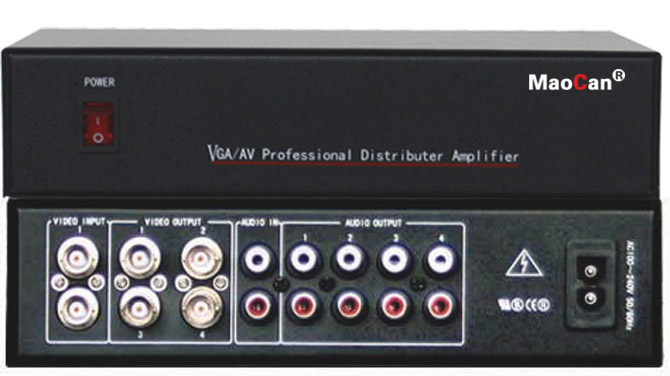

产品图片1进4出AV分配器
产品特性
  • 独立的AV信号输入输出;视频采用Q9母头,音频采用RCA/5P母头
  • 高带宽150MHz(不同规格有所不同),满载的高带宽
  • 采用高带宽芯片,高性能的图像处理及信号长矩离传输失真增益补偿技术
  • 采用数字同步识别处理技术,图像输出更加稳定可靠
  • 全贴片SMD工艺,特有的ESD静电保护技术
  • 支持信号时序重整,支持高清电视(HDTV)的带宽
  • 机架式导电机箱,有效屏蔽干扰信号适用恶劣的现场安装环境
  • 安装简单,即插即用
产品参数
  • 视频<
  • 带宽:150MHz视频带宽(不同规格有所不同)
  • 增益:0dB
  • 输入电平:1Vp-p
  • 阻抗:75Ω
  • 连接器:BNC
  • 音频输入
  • 信号类型:平衡或非平衡立体声
  • 音频接口:5位凤凰端子或RCA
  • 增益:0dB
  • 频率响应:±0.05dB,20Hz~20KMz
  • 总谐波失真噪声:0.03%@1kHz(额定电压下)
  • 信噪比:大于90dB
  • 音频通道分离:>90dB@1KHz
  • 共态抑制比(CMRR):>75dB@:20Hz~20kHz
  • 输入阻抗:输入:>10kΩ(平衡或/非平衡接法)输出:50Ω(非平衡接法),100Ω(平衡接法)
  • 最大电平:+19.5dBu,(平衡或非平衡连接)
  • 音频输出
  • 信号类型:平衡或非平衡立体声
  • 音频接口:5位凤凰端子或RCA
  • 阻抗:>50Ω
  • 最大电平:+21dB
  • 功耗:10~50W(视具体型号确定功耗)
  • 电源:AC100~220V,50/60Hz(产品出厂默认输入电压AC220V,其它输入电压订货时请说明)
  • 200×120机箱尺寸:205×130×50mm(长×宽×高)
  • 240×130机箱尺寸:243×130×50mm(长×宽×高)
  • 1U机箱尺寸:432×245×44mm(长×宽×高)
  • 2U机箱尺寸:432×245×88mm(长×宽×高)
  • 200×120机箱含包装重量:约1.5Kg
  • 240×130机箱含包装重量:约2.5Kg
  • 1U机箱含包装重量:约5.5Kg
  • 2U机箱含包装重量:约7.0Kg
  • 保修期限:壹年(配件及人工)
  • 机箱面板:铁面板
    注:本公司产品型号齐全,篇幅有限没有完全显示,如无找到所需型号产品,可直接来电咨询定制!
